А Косоугольная фронтальная изометрия
|
|
Косоугольная фронтальная изометрия применяется в основном тогда, когда изображаемый предмет имеет большое количество окружностей или других кривых линий, расположенных во фронтальной плоскости.
При этой системе аксонометрических проекций аксонометрическая плоскость проекций располагается параллельно координатной плоскости проекций пространственной системы координат.
Аксонометрическая проекция, у которой плоскость аксонометрических проекций П' параллельна фронтальной плоскости проекций и угол проецирования 450, дает возможность получить косоугольную фронтальную изометрическую проекцию (рис.11). Иногда ее называют «кавальерная».
Угол наклона проецирующих лучей к плоскости аксонометрических проекций получим из формулы косоугольной аксонометрии: для фронтальной изометрии
12 + 12 + 12 = 2 + ctg2φ,
откуда ctg φ = 1 и φ = 450.

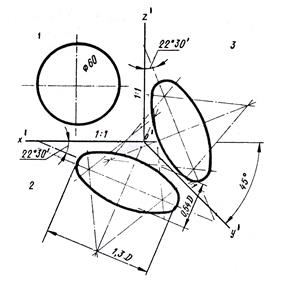

Окружности, лежащие в плоскостях, параллельных фронтальной плоскости проекций, проецируются на картинную плоскость П' в виде окружности, а окружности, лежащие в плоскостях, параллельных горизонтальной и профильной плоскостям проекций, в виде эллипсов, большие оси которых направлены под углом 22030' по отношению к оси Х' на горизонтальной плоскости и по отношению к оси Z' на профильной плоскости. Большая ось эллипса на обеих плоскостях будет равна 1, 3D, а малая – 0, 54D, где D – диаметр окружности (рис.12).
Рис. 12
