Параметры

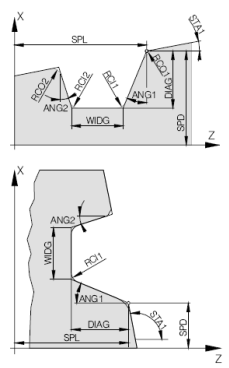

SPD начальная точка поперечной оси (задается без знака) SPL начальная точка по оси Z WIDG ширина выточки на дне выточки (задается без знака) Должна быть шире или равна ширине инструмента DIAG глубина выточки относительно исходной точки (задается без знака) STA1 угол между контуром и осью вращения диапазон: 0< =STA1< =180° ANG1 угол профиля 1: на стороне выточки, определенной стартовой точкой (за- дается без знака) диапазон: 0< =ANG1< 89.999° ANG2 угол профиля 2: на противоположной стороне (задается без знака) диапазон: 0< =ANG2< 89.999 RCO1 радиус/фаска 1, наружная: на внешнем углу на стороне стартовой точки радиус: положительный знак; фаска: отрицательный знак RCO2 радиус/фаска 2, наружная: на внешнем углу на противоположной стороне радиус: положительный знак; фаска: отрицательный знак RCI1 радиус/фаска 1, внутренняя: на внутреннем углу на стороне стартовой точки радиус: положительный знак; фаска: отрицательный знак RCI2 радиус/фаска 2, внутренняя: на внешнем углу на противоположной стороне радиус: положительный знак; фаска: отрицательный знак FAL1 припуск на чистовую обработку на дне выточки FAL2 припуск на чистовую обработку на профиле Если программируются FAL1и FAL2, то при черновой обработке оставляются указанные припуски. Затем выполняется параллельный контуру проход вдоль конечного контура с использованием этого же инструмента. IDEP глубина врезания (задается без знака) DTB выдержка времени на дне выточки в секундах, Инструмент поднимается из выточки после запрограммированного периода выстоя. VARI тип обработки диапазон: 1...8 и 11...18 VRT(*) переменное расстояние отвода от контура
Примечание:
На врезном инструменте измеряются обе режущие кромки. Значения для двух кромок вводятся в последовательные номера D. Например, при вызове T2 D1 на инструменте для цикла выточки, вторая режущая кромка должна быть введена в D2. Цикл самостоятельно выбирает соответствующую коррекцию на инструмент для каждого операционного этапа цикла и автоматически применяет ее.
![]()
SPD и SPL Этими координатами Вы назначаете начальную точку выточки по оси X (SPD) и Z (SPL).
|
