Регулировка нулевой точки
Нулевая точка определяется концевым бесконтактным выключателем и настройками параметров. Эта точка уникальна для каждого станка. Перемещение осей станка в нулевую точку называется отводом в исходное положение. При замене бесконтактного выключателя и сервомотора или при отклонении положения упора при отводе в исходное положение необходимо выполнить регулировку нулевой точки. Ось X Установите нулевую точку таким образом, чтобы центр держателя расточной оправки находился в положении X0, как показано ниже, в положительном направлении от центра шпинделя.
< Процедура >
2) Закрепите шкальный индикатор на шпиндель, используя магнитную основу, и определите центр держателя расточной оправки; установите индикатор на внутреннюю часть держателя расточной оправки и поверните шпиндель рукой после перемещения головки при помощи рукоятки импульсной подачи. ВНИМАНИЕ: Нулевая точка задается на предприятии-изготовителе без патрона. При необходимости повторной настройки после установки станка закрепите шкальный индикатор сбоку шпинделя с установленным патроном. Убедитесь, что шкальный индикатор максимально свободен от отклонения. 3) Сбросьте показания текущего положения U на ноль (относительные координаты).
4) Вручную верните ось X в нулевую точку ВНИМАНИЕ: Возвращать необходимо только ось X. Отведите ось Z от нулевой точки.
5) Отрегулируйте положение упора таким образом, чтобы данные текущего положения (относительные координаты) соответствовали приведенным ниже значениям.
6) После однократного перемещения оси X в отрицательном направлении выполните операцию возврата в исходную точку повторно. 7) Запишите данные текущего положения (относительные
ОСТОРОЖНО: Перед изменением настроек параметров обязательно свяжитесь с местным представителем компании MATECH. Компания MATECH не несет ответственности за любые проблемы, возникающие в результате изменения параметров без согласия MATECH. Путем настройки указанных выше параметров производится смещение фактической нулевой точки в надлежащее положение нуля. Направление смещения задается знаком поля параметра. < Пример > Нулевая точка 125x2 = 250 Данные X248.147 Разница 250-248.147 = 1.853 9) Введите значение, рассчитанное на этапе 8) выше в качестве параметра 1850X. Прибавьте текущее значение параметра 1853 и укажите общее значение. ВНИМАНИЕ: Вводите значение, равное произведению ошибки позиционирования на 1000 к параметру.
10) Выключите питание устройства ЧПУ, затем повторно его включите.

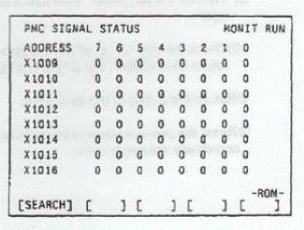

11) Проверьте положение, в котором завершается сигнал замедления при возврате в исходную точку. (1) Верните ось X в нулевую точку. (2) Сбросьте текущее положение U (относительные координаты) на ноль (3) Перейдите на экран PMC SIGNAL STATUS со следующим адресом.
(5) Нажмите выключатель HANDLE [x10]. (6) Выберите положение оси X при помощи селектора осей (AXIS SELECTION). (7) Переведите рукоятку импульсной подачи в отрицательное направление в точку, в которой < 5й бит> [5th] адреса " X1009 < X5 > [#1006] меняется с 1 на 0. (8) Поверните рукоятку импульсной подачи в положительное направление в точку, в которой < X5> [#1006] меняется с 1 на 0. В этой точке завершается сигнал замедления в нулевой точке. (9) Перейдите на экран текущего относительного положения ACTUAL POSITION (RELATIVE). Если относительные координаты находятся в указанном ниже диапазоне – регулировка завершена.
Если значения выходят за пределы указанного выше диапазона, необходимо выполнить повторную настройку.
Переместите поверхность головки t00 мм от конуса шпинделя. Переведите головку из этого положения в точку Z0 в положительном направлении.
ВНИМАНИЕ: Нулевая точка задается на предприятии-изготовителе без патрона. При необходимости выполнения перенастройки после установки станка, снимите патрон.
L100 мм 2) Сбросьте показатели текущего положения W (относительные координаты) на ноль 3) Вручную верните ось Z в нулевую точку.
4) Отрегулируйте положение таким образом, чтобы данные текущего положения (относительные координаты) соответствовали приведенному ниже значению.
5) После однократного перемещения оси Z в отрицательном направлении выполните повторный возврат в исходную точку. 6) Запишите текущее положение (относительные координаты). 7) Рассчитайте разницу между координатами положения в которое должна вернуться ось (A) и фактической точки возврата оси (B). Полученный результат используется в качестве значения параметра (A) - (B) ОСТОРОЖНО: Перед изменением настроек параметров обязательно свяжитесь с местным представителем компании MATECH. Компания MATECH не несет ответственности за любые проблемы, возникающие в результате изменения параметров без согласия MATECH. < Пример> Нулевая точка 540 Данные Z542.123 Разница 540 - 542123 = -2.123 8) Введите значение, рассчитанное на этапе 7) выше в качестве параметра 1850Z ВНИМАНИЕ: Вводите значение, равное произведению ошибки позиционирования на 1000 к параметру 9) Выключите питание устройства ЧПУ, затем повторно его включите.
(1) Верните ось Z в нулевую точку. (2) Сбросьте текущее положение W (относительные координаты) на ноль. (3) Перейдите на экран PMC SIGNAL STATUS со следующим адресом.
(4) Нажмите переключатель режима (MODE) [H] (5) Нажмите выключатель HANDLE [x10]. (6) Выберите положение оси X при помощи селектора осей (AXIS SELECTION). (7) Переведите рукоятку импульсной подачи в отрицательное направление в точку, в которой " 1-й" < 4th> [6th] бит адреса " X1009" < X5> [#1006] меняется с 1 до 0. (8) Поверните рукоятку импульсной подачи в положительное направление в точку, в которой < X5> [#1006] меняется с 1 на 0. В этой точке завершается сигнал замедления в нулевой точке. (9) Перейдите на экран текущего относительного положения ACTUAL POSITION (RELATIVE). Если относительные координаты находятся в указанном ниже диапазоне – регулировка завершена.
Если значения выходят за пределы указанного выше диапазона, необходимо выполнить повторную настройку.
|
