Проверка и Замена сальников направляющей

< Интервал чистки >

Каждые 1.000 часов работы

Сальники направляющей установлены на каждой направляющей. Они используются в качестве барьера для стружки и средства поддержания равномерной толщины масляной пленки.

Обращайте внимание на нетипичный износ на манжете, царапины или повреждения, вызванные стружкой.

При выявлении отклонений на сальнике направляющей немедленно выполните его замену.

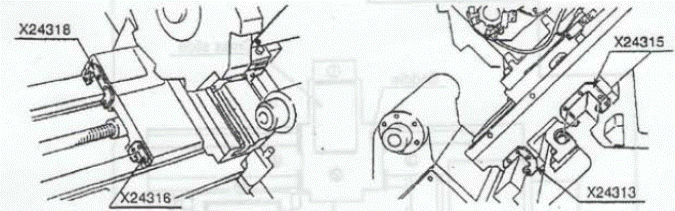

< Точки установки сальников направляющей>

Tailstock – задняя бабка

Saddle – суппорт

Cross slide – поперечный суппорт

(1) Поперечный суппорт (вид сверху) (2) Поперечный суппорт (вид снизу)

(5) Задняя бабка (вид спереди) (6) Задняя бабка (вид сзади)
