Узел масляного насоса

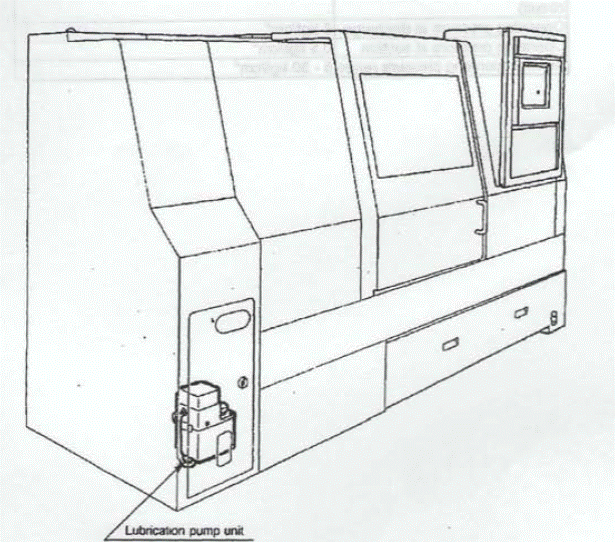

Узел масляного насоса установлен слева внизу в передней части станка. * Узел масляного насоса 1) Рядом с серводвигателем оси X позади головки
2) Позади суппорта 3) Позади задней бабки
Снимите задний кожух станка, чтобы открыть доступ к заводской табличке, на которой указано назначение и соответствующие номера масляных трубопроводов. Перед выполнением проверки ознакомьтесь с табличкой.

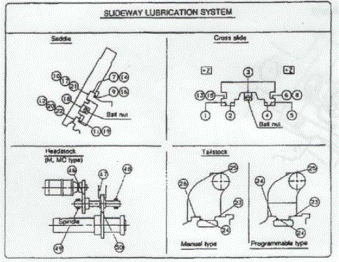

< Заводская табличка с указанием точек смазки>
Saddle – Суппорт Cross slide – поперечный суппорт Headstock – передняя бабка Tail stock – задняя бабка Manual type – ручной тип Programmable type – программируемый тип
|
