Общие сведения. Цепи с распределенными параметрами
|
|
Цепи с распределенными параметрами
Классификация диапазонов и длин волн
Общие сведения

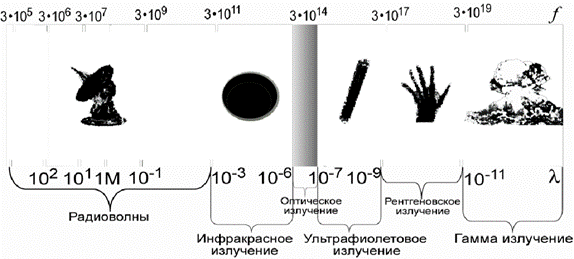

Прежде всего, следует вспомнить классификацию диапазонов радиоволн, используемых для связи. Известно, что связь длины волны
с частотой f передаваемого колебания устанавливается соотношением:
| Частота | Период | Длина волны |
| 1 Гц | 1 с | 300000 км (7 экваторов) |
| 1 кГц | 1 мс | 300 км |
| 1 МГц | 1 мкс | 300 м |
| 300 МГц | 3, 3 нс | 1 м |
| 1 ГГц | 1 нс | 30 см |
| 30 ГГц | 33 пс | 1 см |
| 300 ГГц | 3, 3 пс | 1 мм |
| 3000 ГГц | 0, 33 пс | 0, 1 мм = 100 мкм |
Наименование диапазонов частот электромагнитных волн по ГОСТ 24375 приведено в таблице
| Диапазон частот | Наименование диапазона (сокращенное наименование) | Наименование диапазона волн | Длина волны |
| 3–30 кГц | Очень низкие частоты (ОНЧ) | Сверхдлинные | 100–10 км |
| 30–300 кГц | Низкие частоты (НЧ) | Длинные | 10–1 км |
| 300–3000 кГц | Средние частоты (СЧ) | Средние | 1–0.1 км |
| 3–30 МГц | Высокие частоты (ВЧ) | Короткие | 100–10 м |
| 30–300 МГц | Очень высокие частоты (ОВЧ) | УКВ, метровые | 10–1 м |
| 300–3000 МГц | Ультравысокие частоты (УВЧ) | Дециметровые | 1–0.1 м |
| 3–30 ГГц | Сверхвысокие частоты (СВЧ) | Сантиметровые | 10–1 см |
| 30–300 ГГц | Крайне высокие частоты (КВЧ) | Миллиметровые | 10–1 мм |
| 300–3000 ГГц | Гипервысокие частоты (ГВЧ) | Субмиллим-вые | 1–0.1 мм |
Эта классификация не получила широкого распространения и в ряде случаев вступает в противоречие с национальными стандартами (ГОСТ) в области радиоэлектроники. На практике под низкочастотным диапазоном подразумевается звуковой диапазон, а под высокочастотным — весь радиодиапазон, выше 30 кГц, в том числе сверхвысокочастотный (свыше 300 МГц).
