Ход работы. 1. Изучите ГОСТ 2. 710-81 «обозначения буквенно-цифровые в электрических схемах», ГОСТ 2. 732-68* «источники света»; ГОСТ 2. 725-68* «устройства коммутирующие»;
1. Изучите ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах», ГОСТ 2.732-68* «Источники света»; ГОСТ 2.725-68* «Устройства коммутирующие»; ГОСТ 2.755-87. «Коммутационные устройства и контактные соединения». 2.

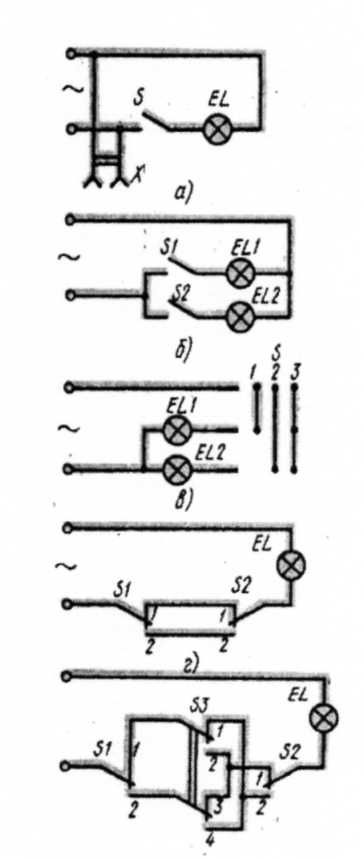

Рис.6. Принципиальные схемы включения: а) одной лампы с выключателем и штепсельной розеткой; б) двух ламп со своими выключателями; в) двух ламп с люстровым переключателем; г) одной лампой с управлением из двух мест; д) одной лампой с управлением из трех мест. Для освещения используют электрические лампы накаливания и газоразрядные лампы (в частности, люминесцентные), подключаемые к электрической сети выключателями, переключателями и через штепсельные розетки. Принципиальные схемы включения лампы EL с выключателем S, штепсельной розеткой X и двух ламп EL1 и EL2 со своими выключателями S1 и S2или люстровым переключателем S показаны на рис. 6, а—в. Принципиальные схемы включения лампы EL из двух мест и из любого числа мест (в частности, из трех) показаны на рис. 6, г, д. Схемы, показанные на рис. 6, а, б, элементарны и пояснений не требуют. Управление освещением по схеме, приведенной на рис. 6, в, осуществляется следующим образом. В исходном положении цепи ламп EL1 и EL2 разомкнуты. При переводе переключателя S в положение 1 замкнется его верхний контакт со средним, а следовательно, и цепь лампы EL1 и лампа загорится. При переводе переключателя S в положение 2 верхний контакт разомкнётся со средним и замкнется с нижним, лампа EL1 погаснет, a EL2 загорится. При переводе переключателя в положение 3 замкнутся все три контакта переключателя и загорятся обе лампы. Такие схемы используют для многоламповых светильников — люстр, поэтому переключатели для них часто называют люстровыми.

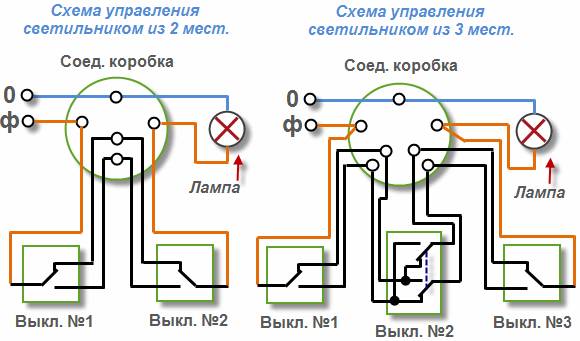

Рис.7. Схемы управления светильниками
Управление освещением из двух мест осуществляется с помощью переключателей S1 и S2 (рис. 6, г). В исходном состоянии переключатели S1 и S2 замыкают цепь лампы EL через верхний проводник, соединяющий их неподвижные контакты 1. При переключении одного из переключателей, например S1, разомкнётся цепь лампы EL. Если затем переключить переключатель S2, то цепь лампы EL замкнется, но через нижний проводник, соединяющий неподвижные контакты 2 обоих переключателей. Для управления освещением из трех мест (рис. 6, д) кроме двух переключателей S1 и S2 такой же конструкции, как на рис. 6, г, используют переключатель S3 другой конструкции. В исходном положении цепь лампы EL разомкнута. Можно заметить, что при переводе любого из трех переключателей в другое положение цепь лампы EL замкнется и она загорится. Если это будет переключатель S1, то цепь лампы EL замкнется через проводники, соединяющие контакты 2 переключателя S1 с контактом 3 переключателя S3 и его контакт 2 с контактом 1 переключателя S2. Такие схемы применяют для освещения коридоров, поэтому переключатели для них часто называют коридорными.

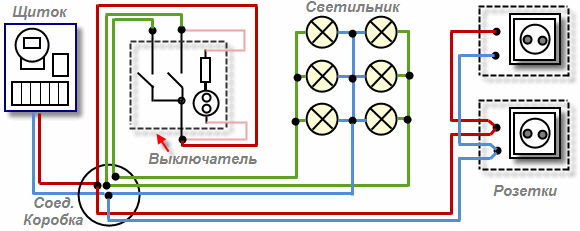

Рис. 8. Принципиальная схема электропроводки
|
