Ход работы. 1. Изучите ГОСТ 2. 710-81 «обозначения буквенно-цифровые в электрических схемах», ГОСТ 2. 721-74 «обозначения условные графические в схемах

1. Изучите ГОСТ 2.710-81 «Обозначения буквенно-цифровые в электрических схемах», ГОСТ 2.721-74 «Обозначения условные графические в схемах. Обозначения общего применения», ГОСТ 2.702-75 «Правила выполнения электрических схем», ГОСТ 2.701-84 «Единая система конструкторской документации. Схемы».

2. Выполните чертеж принципиальной схемы подстанции; обозначьте на схеме разъединитель, короткозамыкатель и отделитель; прочитайте схему.

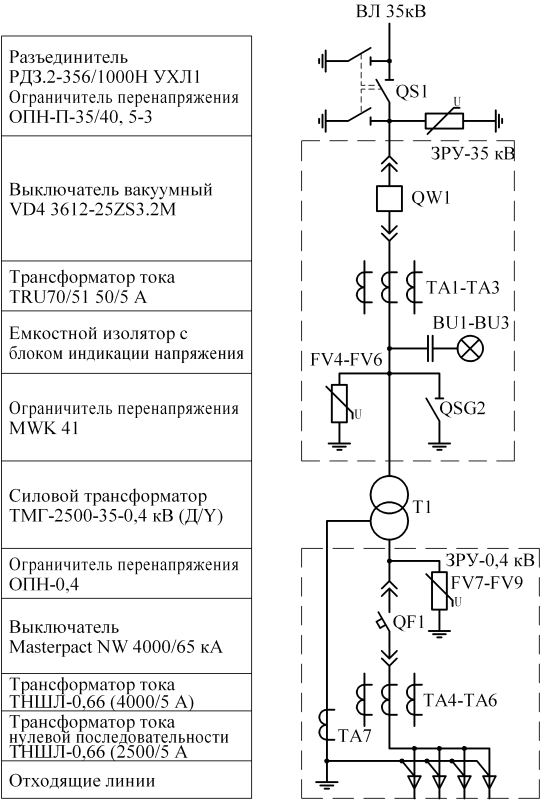

Рис.24. Принципиальная схема подстанции

3. Объясните условные графические и буквенные обозначения оборудования подстанций. Прочитайте принципиальные схемы.

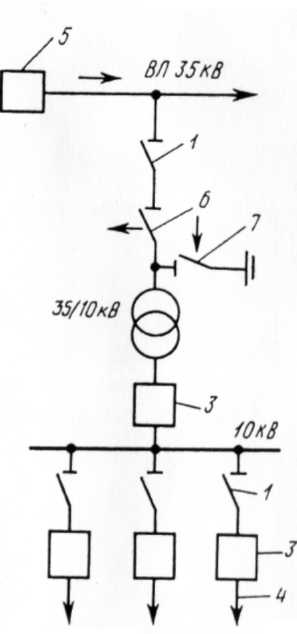

Рис.25. Принципиальная схема распределительного устройства

Контрольные вопросы

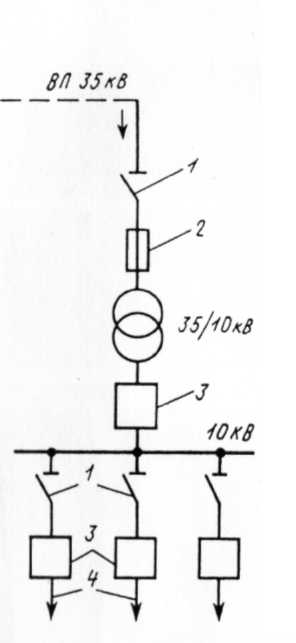

Определите, к какому виду подстанций относятся схемы 1 и 2:

___________ - тупиковой подстанции;

___________ - проходной подстанций.

На схемах подстанций укажите основные элементы:

А – разъединитель;

Б – плавкий предохранитель;

В – отделитель;

Г – головной выключатель;

Д – короткозамыкатель;

Е – высоковольтный выключатель;

Ж – отходящие линии.
