Характеристики насосів
За значного припливу ґрунтових вод доцільно використовувати метод штучного пониження їх рівня за допомогою голкофільтрових установок. Для наближеного визначення продуктивності насосної установки, залежно від припливу води до голкофільтрової установки, застосовують формулу (м3/добу) , (2.2) де К ф – коефіцієнт фільтрації, м3/добу, приймають у таких межах: суглинок – 0, 08-0, 21; супісок – від 0, 2–0, 8; пісок дрібнозернистий – від 1, 0 до 5, 0; пісок середньозернистий – від 5, 0 до 15, 0; пісок грубозернистий – від 15, 0 до 50, 0; H – потужність водоносного шару, м (від РГВ до водоупору); S – потрібне пониження рівня ґрунтових вод; Rг – радіус дії групи голкофільтрів, м Rг = R + г; R – радіус дії одного голкофільтра, що визначають за формулою проф. І.П. Касаліна: , м; г – приведений радіус групи голкофільтрів, м , де F ф – площа, обмежена голкофільтрами, м3. Кількість голок в установці повинна бути не меншою, ніж п = Q/q, де q – пропускна здатність одного голкофільтра, м3/год., визначається за формулою: , (2.3) де d – діаметр фільтрової ланки, м.

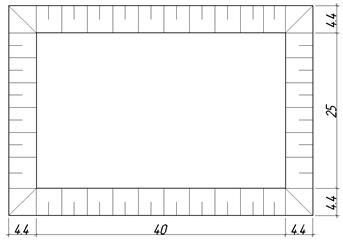

Приклад розрахунку Потрібно визначити необхідну кількість голкофільтрів для штучного водопониження грунтової води в котловані
м; м; м; Приймаємо 275 голкофільтрів. Для водовідливу і водо пониження приймаємо голкофільтрову насосну установку ЛИУ-5. Таблиця 2.2 Технічні показники голкофільтрових систем
ЗАНЯТТЯ № 3 ТЕМА: Підрахунок обсягу земляних робіт під час планування будівельного майданчика МЕТА: Набути навички із підрахунку планувальних робіт. Варіанти завдань подає викладач індивідуально.
|
