Тақырып. Арқалықтық жүйелер. Жүктеменің және тіректің түрлері.

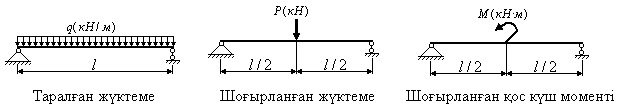

Арқ алық деп ұ зындығ ы биіктігінен ә лдеқ айда ү лкен болатын, бекіністермен бекітілген, иілуге жұ мыс істейтін сырық ты (брус) айтамыз. Арқ алық тар машина жасауда, қ ұ рылыста, кеме жасауда, авиацияда жә не тағ ы басқ а салаларда қ олданылады. Олар жиі қ олданылатын конструкциялардың негізгі элементтері болғ андық тан арқ алық тарды есептеу маң ызды ә рі жауапты мә селе болып табылады. Арқ алық тар ағ аштың жә не темірлердің тү рлерінен жә не композиттік материалдардан жасалуы мү мкін. Арқ алық ты бойлық оське перпендикуляр бағ ытта қ иып алсақ ол кө лденең қ има болып табылады. Келесі кө лденең қ ималардағ ы арқ алық тар кең інен таралғ ан: 6.1-сурет. Кө лденең қ ималардың тү рлері. Арқ алық тарды қ атаң бекініс арқ ылы, жылжымайтын топсалы бекініс арқ ылы жә не жылжымалы топсалы бекіністер арқ ылы бекітуге болады. Ол байланыстардың ә серін қ андай реакция кү штерімен алмастыру керек екендігі тө ртінші тақ ырыпта кө рсетілген болатын. Егер жү ктемені бір нү ктеге ә сер етеді деп қ абылдауғ а болатын болса, ондай жү ктеме шоғ ырланғ ан жү ктеме деп аталады. Егер жү ктеме белгілі бір ауданғ а немесе белгілі бір ұ зындық қ а ә сер ететін болса ондай жү ктемені таралғ ан жү ктеме деп атаймыз. 6.2-сурет. Жү ктемелердің тү рлері.
Есеп шығ ару кезінде таралғ ан жү ктемені Кез-келген статикалық анық талғ ан арқ алық тың байланыс реакцияларын мына алгоритм бойынша анық тауғ а болады: 1. Арқ алық ты байланыстардан босатып байланыстар ә серін сә йкес реакция кү штерімен алмастырамыз. 2. Координаталар жү йесін қ абылдап аламыз. 3. Егер таралғ ан жү ктеме ә сер етсе, шоғ ырланғ ан жү ктемеге келтіреміз. 4. Шоғ ырланғ ан кү штерді жә не шоғ ырланғ ан қ ос кү ш моменттерін орындарына саламыз. 5. Тепе-тең дік тең деулерін қ ұ рамыз:
Осы тепе-тең дік тең деулерінің шешімі, байланыс реакцияларының мә ндері болып табылады. Егер, жазық тық та белгісіз реакциялар саны ү шеуден артық болса, ондай арқ алық статикалық анық талмағ ан арқ алық деп аталады.
|
