Electrical Sources - источники электрической энергии
|
|
| DC Voltage Source | Идеальный источник постоянного напряжения |
Пиктограмма:
Назначение:
Вырабатывает постоянное по уровню напряжение.
Окно задания параметров:
Параметры блока:
Amplitude (V):
[Амплитуда (В)]. Задает величину выходного напряжения источника.
Measurments:
[Измеряемые переменные]. Параметр позволяет выбрать, передаваемые в блок Multimeter, переменные, которые затем можно увидеть с помощью блока Scope. Значения параметра выбираются из списка:
- None - нет переменных для отображения,
- Voltage - выходное напряжение источника.
Блок является идеальным источником напряжения, т.е. его собственное сопротивление равно нулю.
Пример:
На рис. 1.3 показан пример включения активно-индуктивной нагрузки на постоянное напряжение. Подключение источника к нагрузке обеспечивается блоком Breaker, который замыкает электрическую цепь по сигналу вырабатываемому генератором ступенчатого сигнала Step. Измерение тока в цепи выполняется с помощью блока Current Measurement. Полученный измерителем сигнал отображается с помощью блока Scope.
Рис. 1.3
Скачать пример (DC_Voltage_Source_1.zip)
| AC Voltage Source | Идеальный источник переменного напряжения |
Пиктограмма:
Назначение:
Вырабатывает синусоидальное напряжение с постоянной амплитудой.
Окно задания параметров:
Параметры блока:
Реак Amplitude (V):
[Амплитуда]. Амплитуда выходного напряжения источника.
Phase (deg):
[Фаза (град)]. Начальная фаза.
Frequency (Hz):
[Частота (Гц)]. Частота источника.
Sample time:
[Шаг дискретизации]. Параметр задает шаг дискретизации по времени выходного напряжения источника при создании дискретных моделей.
Measurments:
[Измеряемые переменные]. Параметр позволяет выбрать, передаваемые в блок Multimeter, переменные, которые затем можно увидеть с помощью блока Scope. Значения параметра выбираются из списка:
- None - нет переменных для отображения,
- Voltage - выходное напряжение источника.
Блок является идеальным источником напряжения, т.е. его собственное сопротивление равно нулю.
Пример:

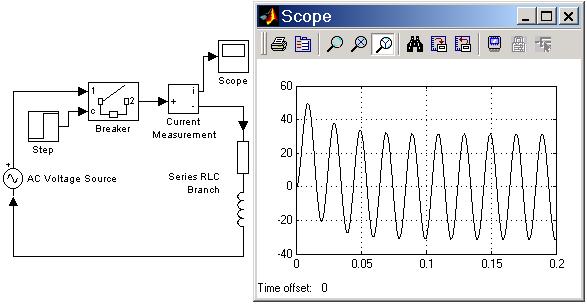

На рис. 1.4 показана схема, моделирующая подключение активно-индуктивной нагрузки к источнику переменного напряжения. Там же приведен график тока в нагрузке.
Рис. 1.4
