Функціональна схема САР

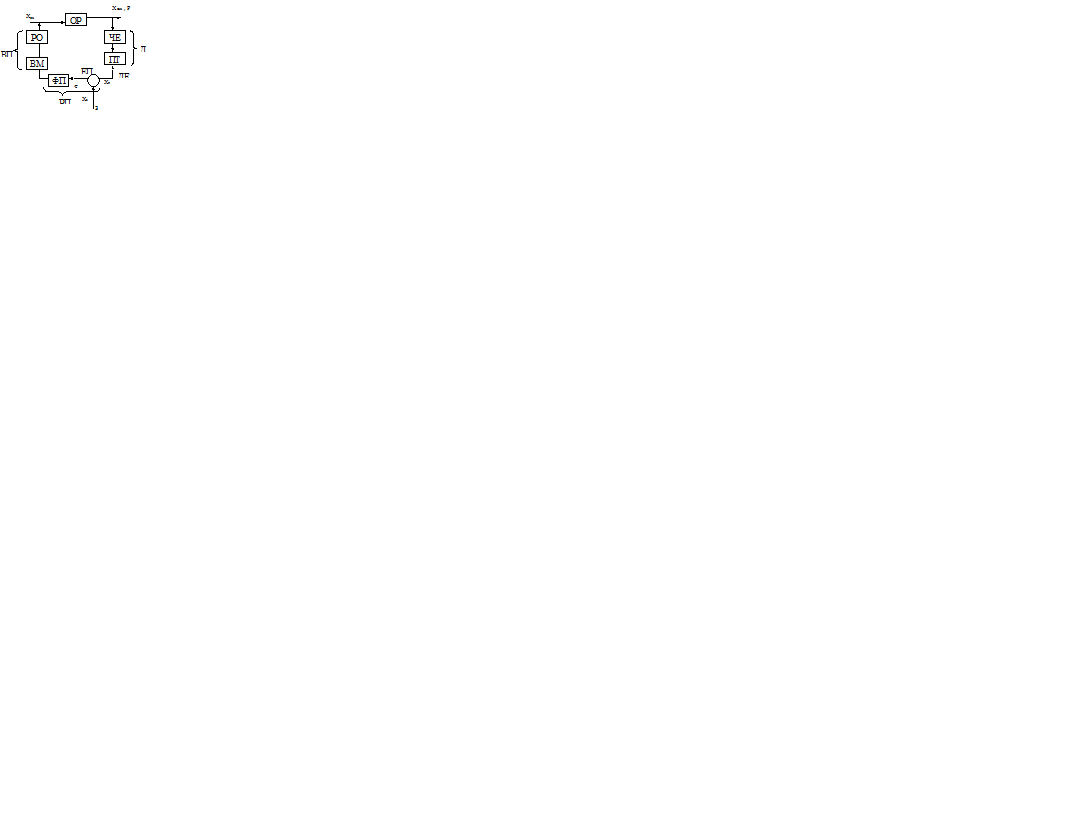

Всі системи надто різноманітні, тому їх можна класифікувати по різних ознаках. Система з сепаратором є системою прямої дії. Вони мають обмежене застосування, так потужність чутливого елементу не завжди достатня. Значно частіше використовуються системи непрямої дії. Функціональна схема системи непрямої дії приведена на рисунку 1.22. В такій системі поточне значення регульованої величини сприймається чутливим елементом з допомогою ПТ і додаткового ДЕ перетворюється в деякий сигнал і потім порівнюється в елементі порівняння з аналоговим, по своїй фізичній природі, сигналом який поступає від задаччика (З). В результаті цього на виході ЕП утворилося розузгодження ε, яке поступає на ФП, де підсилюється і виробляється певний закон регулювання. ВМ перетворює вихідний сигнал ФП в переміщення РО. ПТ – перетворювач; ДЕ – додаткове джерело енергії
ВМ – виконавчий механізм; ВП – виконавчий пристрій ФП – це пристрій для формування певного закону регулювання. Рисунок 1.12 – Функціональна схема автоматизації непрямої дії В залежності від роду ДЕ системи непрямої дії діляться на: - електричні; - пневматичні; - гідравлічні; - та їх комбінації. В таких системах ЧЕ і ПТ утворюють датчик, а ЕП і ФП утворюють РП, і в свою чергу ВМ та РО утворюють ВП. Таким чином АР складається із 3-ох таких основних елементів: - Датчика; - Регулюючого пристрою; - Виконавчого пристрою. В залежності від того, по якому закону повинно змінюватись задане значення регулюючого параметру САР можна поділити на 3-и групи: - системи автоматичного регулювання, в яких задане значення регульованого параметру є постійною величиною, називаються системами автоматичної стабілізації. - системи автоматичного регулювання, в яких задане значення регульованого параметру змінюється в залежності від будь-якого іншого параметру, а цей параметр змінюється по певному закону, то такі системи називаються системами програмного регулювання. - Слідкуюча система – автоматична система, задача якої полягає в зміні керованої величини у відповідності з наперед невідомою функцією часу, яка визначається задаючим впливом Хвх (t) = F(t), де F(t) – наперед невідома функція. У всіх цих випадках регулювання здійснюється по відхиленню. В останній час дуже поширені експериментальні системи, які знаходять і підтримують регулюючий вплив, що забезпечує екстремальне, min або max, значення вихідних величин. До таких систем автоматичного регулювання відносяться системи скиду пластової води від нафтових відстійників, в ній регулюючий орган відкривається і закривається при досягненні верхнього або нижнього рівня.
|
