Динамическая модель АД в переменных состояния. Математическое описание обобщенной асинхронной машины

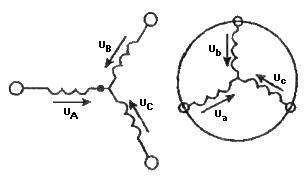

Обобщенная асинхронная машина показана на рис 59. Она содержит трехфазную обмотку на статоре и трехфазную обмотку на роторе. Обмотки статора и ротора подключены к симметричным трехфазным источникам напряжения. Математическое описание такой машины базируется на известных законах. Уравнения равновесия ЭДС на обмотках статора и ротора базируются на втором законе Кирхгофа. Рис.59 Обобщенная асинхронная машина
Для статора:
Для ротора:
В уравнениях (48.1)и (48.2) фигурируют мгновенные напряжения, токи потокосцепления статора и ротора, а также активное сопротивление обмоток. Обычно обмотки выполняются симметричными, и поэтому Вторым используемым законом является закон Ампера, который связывает потокосцепление обмоток с токами, протекающими по обмоткам: Для статора:
Для ротора:
Последняя система уравнений для определения потокосцеплений показывает, что потокосцепление каждой обмотки зависит от токов во всех обмотках; и эти зависимости проявляются через взаимоиндукцию. В уравнениях (48.3) и (48.4) Третьим законом, лежащим в основе анализа, является второй закон Ньютона - закон равновесия моментов на валу машины:
где
Наконец, четверым и последним законом, лежащим в основе анализа машины, является закон, сформулированный Ленцем - правило левой руки. Этот закон связывает векторные величины момента, потокосцепления и тока:
Следует сразу подчеркнуть, что, несмотря на полное и строгое математическое описание, использование уравнений (48) - (50) для исследования машины встречает серьезные трудности: 1) в уравнениях (49) и (50) фигурируют векторные величины, а в уравнениях (48) - скалярные; 2) количество взаимосвязанных уравнений равно 14, а количество коэффициентов - 4; 3) коэффициенты взаимоиндуктивности между обмотками статора и ротора в уравнениях (48.3) и (48.4) является нелинейными, так как в них перемножаются переменные. На пути упрощения математического описания асинхронной машины, да и вообще всех машин переменного тока, удивительно удачным и изящным оказался метод пространственного вектора, который позволяет существенно упростить и сократить вышеприведенную систему уравнений. Этот метод позволяет связать уравнения (48) - (50) в единую систему с векторными переменными состояния. Суть метода состоит в том, что мгновенные значения симметричных трехфазных переменных состояния (напряжения, тока, потокосцепления) можно математически преобразовать так, чтобы они были представлены одним пространственным вектором. Это математическое преобразование имеет вид (например, для тока статора):
где
Подставим в уравнения (51.1) значения мгновенных токов, найдем математическое описание пространственного вектора статора:
На рис.60 представлена геометрическая интерпретация пространственного вектора тока - это вектор на комплексной плоскости с модулем (длиной) Рис.60 Пространственный вектор тока.
Теперь можно переходить к упрощению уравнений. Шаг первый. Для преобразования уравнений (48) в мгновенных значениях к уравнениям в пространственных векторах умножим их на выражения, (первый уравнения на
где
Таким образом, вместо двенадцати уравнений (48) получено лишь четыре уравнения (52). Шаг второй. Переменные коэффициенты взаимной индуктивности в уравнениях для потокосцеплений (52) являются результатом того, что уравнения равновесия ЭДС для статора записаны в неподвижной системе координат, связанной со статором, а уравнения равновесия ЭДС для ротора записаны во вращающейся системе координат, связанной с ротором. Метод пространственного вектора позволяет записать эти уравнения в единой системе координат, вращающейся с произвольной скоростью
где
В уравнениях (53) все коэффициен6ты являются величинам постоянными, имеют четкий физический смысл и могут быть определены по паспортным данным двигателя, либо экспериментально. Шаг третий. Этот шаг связан с определением момента. Момент в уравнении (50) является векторным произведением любой пары векторов. Из уравнения (53) следует, что таких пар может быть шесть
Шаг четвертый. На этом этапе уравнения (49), (53) и (54) приводят к безразмерным (относительным) величинам. В качестве основных базовых величин набираются амплитудные номинальные значения фазного напряжения и тока, а также номинальные значения угловой частоты:
На этой основе определяются базовые значения всех переменных и коэффициентов, входящих в уравнение, а также базового времени:
В дальнейшем используются только в относительные величины. Обобщенная система уравнений для описания асинхронной машины принимает вид:
В этих уравнениях все переменные относительные, полученные как результат деления реальных значений на базовые, все коэффициенты также безразмерные, полученные аналогично. Переменные и параметры в относительных единицах:
татора и относительная скорость ротора;
В уравнениях (55) время принято безразмерным: Рассмотрим предварительно вопросы преобразования координат, а затем модели асинхронной машины в различных системах координат и их основные характеристики.
|
