Основные тождества алгебры Буля

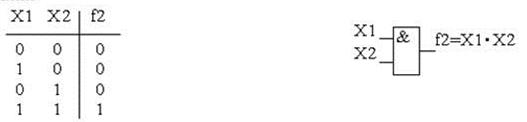

Алгебра логики (АЛ) является основным инструментом синтеза и анализа дискретных автоматов всех уровней. АЛ называют также Булевой алгеброй. АЛ базируется на трёх функциях, определяющих три основные логические операции. 1. Функция отрицания (НЕ). f1 =`X читается, как f1 есть (эквивалентна) НЕ Х. Элемент, реализующий функцию НЕ, называется элементом НЕ (инвертором). Элемент НЕ имеет два состояния. 2. Функция логического умножения (конъюнкции). Функция логического умножения записывается в виде f2=X1·X2. Символы логического умножения &, L, < × >, ´. Функция конъюнкции читается так: f2 есть (эквивалентна) Х1 и Х2, поскольку функция истинна тогда, когда истинны 1-й и 2-й аргументы (переменные). Конъюнкцию называют функцией И, элемент, реализующий эту функцию, элементом И. В общем случае функцию логического умножения от n переменных записывают так: Количество переменных (аргументов), участвующих в одной конъюнкции, соответствует количеству входов элемента И. 3. Логическое сложение (дизъюнкция). Функция логического сложения записывается в виде f3=X1 + X2, и читается так: f3 есть Х1 или Х2, поскольку функция истинна, когда истинна одна или другая переменная (хотя бы одна). Поэтому функцию дизъюнкции часто называют функцией ИЛИ. Символы логического сложения +, V. В общем случае функция ИЛИ записывается: Используя операции (функции) И, ИЛИ, НЕ можно описать поведение любого комбинационного устройства, задав сколь угодно сложное булево выражение. Любое булево выражение состоит из булевых констант и переменных, связанных операциями И, ИЛИ, НЕ. Пример булева выражения:
Основные законы алгебры логики. Основные законы АЛ позволяют проводить эквивалентные преобразования функций, записанных с помощью операций И, ИЛИ, НЕ, приводить их к удобному для дальнейшего использования виду и упрощать запись.
ЗАКОНЫ АЛГЕБРЫ ЛОГИКИ Таблица 1.1
Булевой алгебре свойственен принцип двойственности, что наглядно иллюстрирован в табл. 1.1. Как следует из табл. 1.1, только закон двойного отрицания не подчиняется этому принципу. Используя законы алгебры логики, можно упростить булевы выражения, в частности, правило склеивания позволяет упростить выражение типа
Действительно, используя законы 2, 5 и 11 можно записать исходное выражение в виде Х2(Х1 +`Х1) =Х2. Так как логическая операция Х1 +`Х1 = 1 (см. з-н 5), а Х2× 1 = Х2 (см. з-н 2б), полученное выражение истинно.
|
