Шпоночное соединение ступицы мешалки с валом
Крутящий момент с вала на ступицу мешалки передаётся при помощи призматической шпонки, размещённой в шпоночных пазах вала и ступицы. Боковые грани на половине своей высоты шпонки испытывают напряжения смятия σ см, а продольное сечение – напряжения среза τ ср. Шпонку рекомендуется изготавливать из того же материала, что и вал. Допускаемые напряжения [σ ] принимают равными нормативным допускаемым напряжениям σ *. Шпонки выбираю по ГОСТ 10748-79: b = 14 мм h1 = 12, 4 мм t1 = 4, 9 мм t = 7, 5 мм

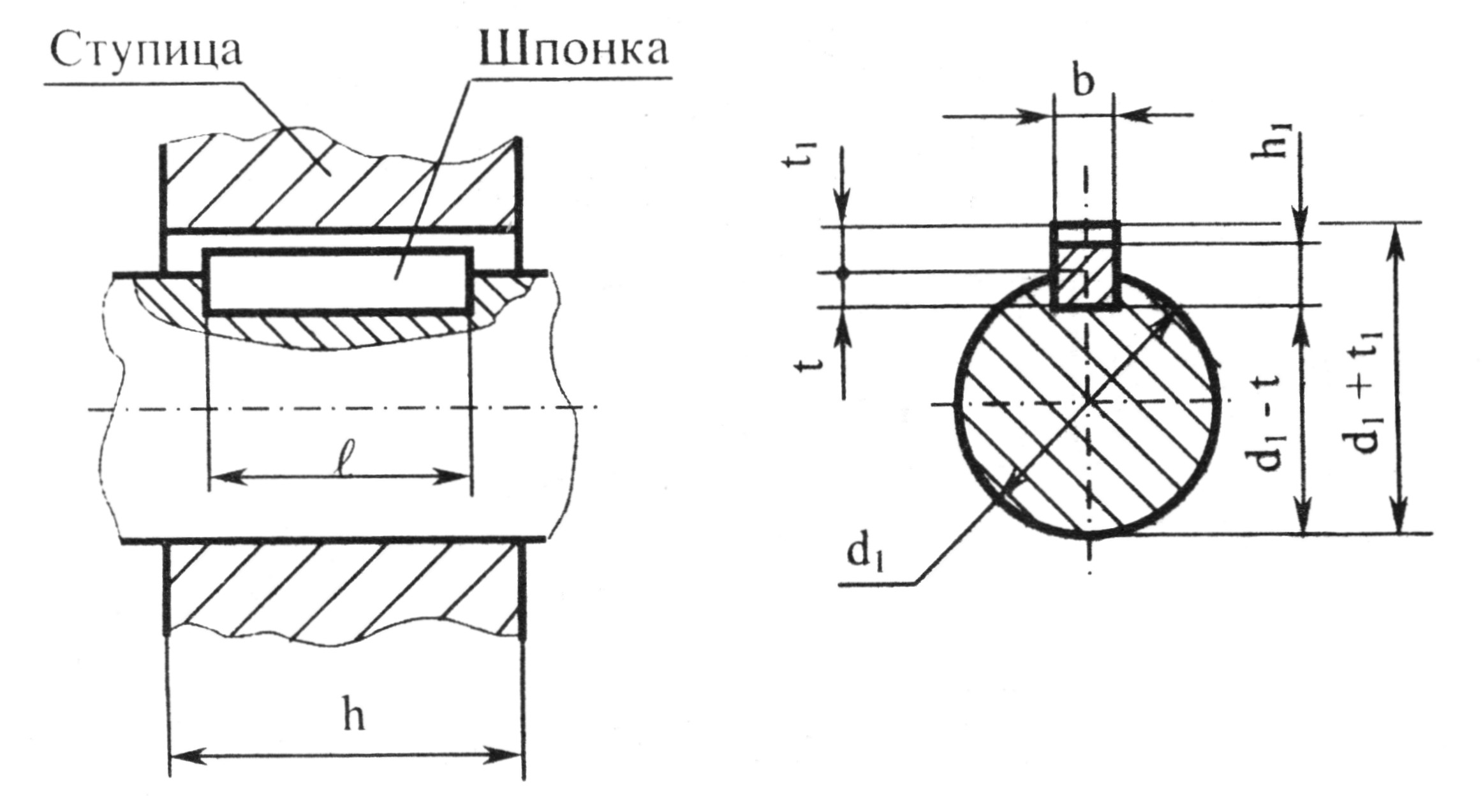

Рис. 7. Схема к расчёту шпоночного соединения.
Длины призматических шпонок l (м) назначают конструктивно с учётом высоты ступицы h. Т.к. h = 110 мм = 0.11 м, то l = 0.11– 0, 01 = 0.1 м = 100 мм. Полученное значение округляют до стандартного значения: l = 100 мм. Для шпоночного соединения выполняется проверочный расчёт на смятие. Шпонка испытывает смятие с двух противоположных сторон: со стороны вала и со стороны ступицы. Сила, вызывающая смятие:
Поверхность смятия определяется по формуле:

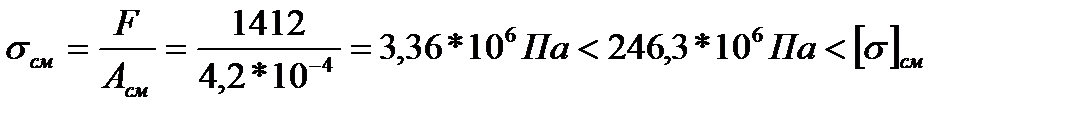

Условие прочности шпонки на смятие:
где σ см – напряжение смятия на боковые поверхности шпонки, Па; [σ ]см = 1.5[σ ] – допускаемые напряжения на смятие материала шпонки, Па.
Условие прочности выполняется!
|
