Главная страница Случайная страница
КАТЕГОРИИ:
АвтомобилиАстрономияБиологияГеографияДом и садДругие языкиДругоеИнформатикаИсторияКультураЛитератураЛогикаМатематикаМедицинаМеталлургияМеханикаОбразованиеОхрана трудаПедагогикаПолитикаПравоПсихологияРелигияРиторикаСоциологияСпортСтроительствоТехнологияТуризмФизикаФилософияФинансыХимияЧерчениеЭкологияЭкономикаЭлектроника
Хим. состав титановых сплавов
|
|
| СПЛАВ | А1 | Sn | V | Мо | МП | Fe |
| В | — | — | — | — | 0, 3 | |
| ВТ 1-2 | — | — | — | — | — | 0.3 |
| ОТ4 | 2, 0-3, 5 | — | — | — | 0, 8-2, 0 | 0, 4 |
| от 1-1 | 1, 0—2, 5 | — | — | — | 0, 8—2, 0 | 0, 4 |
| ОТ 1-2 | 6, 5 6, 7 | — | — | — | 1, 2—2, 3 | 0, 4 |
| ВТ5 | 4, 0—5, 5 | — | — | — | — | 0, 3 |
| ВТ5-1 | 4, 0-5, 5 | 2, 0-3, 0 | — | — | — | 0, 3 |
| BT6 | 4, 5—6, 5 | — | 3, 5 -4, 5 | — | — | 0, 3 |
| ВТ 14 | 3, 5 -4, 5 | — | 0, 7—1, 5 | 2, 5 -3, 5 | — | 0, 4 |
Преимущество титановых сплавов перед алюминиевыми в отношении прочности особенно резко проявляется при температуре свыше 3000С.

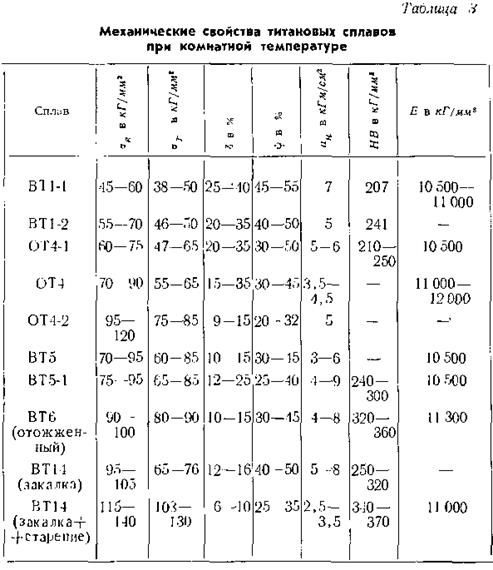

Высокие удельная прочность и удельная жесткость значительно снижают вес конструкций из титана и его сплавов по сравнению со сталями. В настоящее время для изготовления сварных конструкций применяют технический титап ВТ1 и ряд титановых сплавов (табл. 3).
|
Непрерывно разрабатываются новые титановые сплавы, более полно отвечающие основным требованиям повышения прочности и технологичности.
МАТЕРИАЛЫ И ОБОРУДОВАНИЕ
