Расчет производственных участков
Площади производственных участков РММ определяются по удельной площади, приходящейся на одного производственного рабочего из числа одновременно работающих на участке по формуле
где f1 – удельная площадь на первого рабочего; fА– удельная площадь на каждого следующего рабочего; P – число рабочих на участке в наибольшей смене. Например для агрегатного участка:
Таблица 8.8 – Площади производственных участков
Площадь производственного корпуса определяется по формуле:
Fпр.быт= (FСК+Fпр+FАДМ.БЫТ+FУЧ)·kПР, (8.18)
где FСК – площади складов, находящиеся в корпусе(запасных частей и инструмента); kПР – коэффициент проходов и проездов. kПР =1, 2. Fпр.быт=(91, 5+704+313+235, 3)·1, 2=1612, 5 м2. Компоновка производственного корпуса и построение генплана
Планировка производственного корпуса должна учитывать технологические связи производственных участков, зон и складов, а также противопожарные и санитарные нормы. Здание производственного корпуса выполняется многопролетным. Ширина пролетов 9, 12, 18 м, реже 24 м. Шаг колонн 6 м или 12 м. Высота здания до нижнего пояса ферм при ширине пролета до 12 м и использовании кран-балок, управляемых с пола 5, 4 м или 6, 8 м, при ширине пролета 18 м будет равна 7, 2 м; при использовании мостовых кранов и пролете 18-24 м будет равна 8, 4 м. Типовые ворота (ширина´ высота) 3, 0´ 3, 0; 3, 6´ 3, 6; 3, 6´ 4, 2. Ширина проездов 3, 5-4 м. Ширина проходов 1, 0-1, 5 м. Санитарными нормами предусмотрено не менее 4, 5 м2 площади и не менее 15 м3 объема на одного работающего в производственных помещениях; в административно-хозяйственных помещениях - 3, 25 м2. Площадь производственного корпуса с учетом зон ТО и ремонта, производственных участков, административных, бытовых помещений и складов запасных частей и инструментов составит: Fпрк = 2102, 5 м2. Определим длину корпуса, число и ширину пролетов и шаг колонн. Принимаем 1 пролет 12 и 1 пролет 18 метров тогда ширина корпуса составит Bпрк=30 м.
Lпрк=Fпрк/Bпрк=1612, 5/30=53, 75 м. (9.1)
Принимаем шаг колонн 6 и 12 метров, дополнительно предусматриваем колонны для подкрановых путей, площадь корпуса составит: Fпрк = 1620 м2.
Производственный корпус РММ состоит, как правило, из трех основных зон: диагностирования, технического обслуживания и ремонтов. В зоне диагностирования определяется техническое состояние машин и устанавливается объем работ по ТО и ремонту, а также выполняется заключительный контроль показателей после ТО и ремонта. Зона ТО состоит из универсальных или специализированных постов, где выполняются контрольно-регулировочные и смазочные работы. Зона ремонта включает: специализированные или универсальные посты, где производится замена неисправных агрегатов и сборочных единиц; участки по ремонту агрегатов и сборочных единиц; специализированные производственные отделения: кузнечно-рессорный, термический, сварочный, медницко-радиаторный, механический, малярный, обойный, жестяницкий, мойки и очистки деталей и других работ. Количество постов и участков, а также оборудования рассчитывается по объемам выполняемых работ.

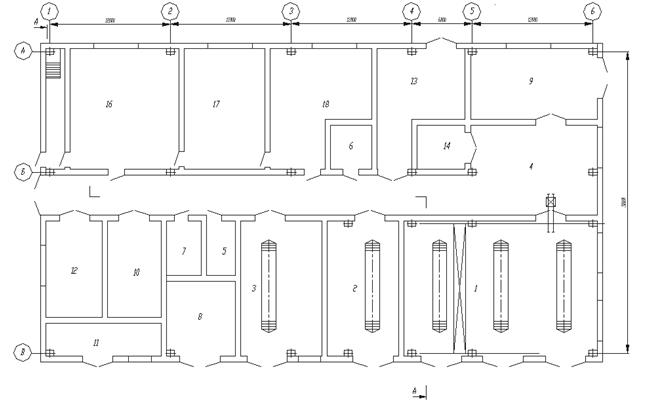

Рисунок 9.1 – План производственного корпуса
При планировке производственного корпуса участки, опасные в пожарном отношении: кузнечный, сварочный, термический, медницкий, малярный, обойный и столярный, - изолируют от остальных помещений огнестойкими стенами и перекрытиями. Посты, на которых обслуживание машин производится снизу, должны обеспечиваться смотровыми канавами тупикового или проездного типа. Посты наружной мойки машин оборудуют эстакадами с устройством очистки сточных вод. При разработке генплана необходимо разместить на отведенном земельном участке все здания, сооружения и службы в такой последовательности, чтобы: обеспечить кратчайшие пути перемещения машин, отсутствие встречных потоков, соблюдение противопожарных норм, а также розу ветров, определяющую направление преобладающих ветров. Оценка эффективности использования площади земельного участка производится по коэффициенту застройки:
где Fзд - площадь зданий и крытых сооружений (навесов); Fу - площадь участка, обычно k3 = 0, 3...0, 35.
Площадь зданий и крытых сооружений определяется по формуле:
Fзд = Fпр.быт + Fст.п + Fсклад где Fпр.быт – площадь производственно-бытовых и административных помещений со складом запасных частей; Fст.с – площадь стоянок машин для сезонного использования; Fст.п – площадь стоянок для подвижного состава; Fсклад – площадь под складские помещения. Fзд = 1620 + 1412, 25+ 497, 15 = 3529, 4 м2
Площадь участка определяется по формуле:
Fуч = Fзд*Kоз*Kпр, где Kоз – коэффициент озеленения, принимается равным 1, 2; Kпр – Коэффициент проездов, принимается 3..5;
Fуч = 3529, 4*1, 2*4 = 1691, 12 м2, принимаем Fуч =17000 м2. Тогда коэффициент застройки будет равен:
Кзд = 3529, 4/17000» 0, 2 Всю территорию свободную от зданий, сооружений, площадок, стоянок и проездов озеленяют и благоустраивают. Под зеленые насаждения отводится не менее 20% площади участка. Оценка эффективности использования площади земельного участка производится так же по коэффициенту использования площади kи
где Fcт – площадь открытых площадок складов и стоянок. Обычно kи = 0, 45 – 0, 50.

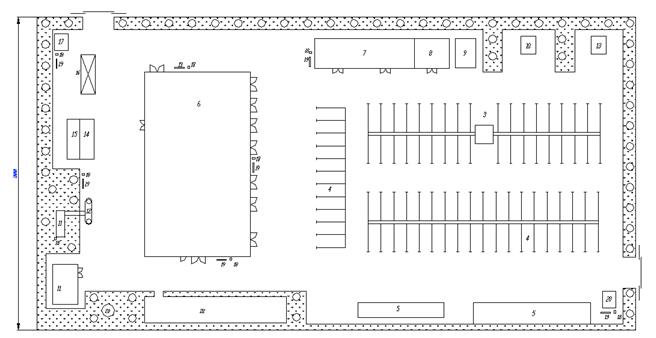

Рисунок 9.2 – План базы механизации
|
