Смежные кривые
Смежные кривые (зависимые кривые), — близко расположенные один от другого криволинейные участки железнодорожные пути, каждый из которых влияет на условия движения поездов по смежному участку. Различают динамически зависимые кривые, расстояние между которыми меньше длины, потребной для затухания поперечных и вертик. колебаний вагона, вышедшего из кривой на прямой участок пути; зависимые кривые по режиму движения поезда, расстояние между которыми меньше необходимого для разгона поезда по выходе из предыдущей кривой или для торможения его перед следующей кривой (при определении допускаемых скоростей эти кривые рассматриваются совместно); геометрические зависимые кривые, расстояние между которыми меньше длины вагона.

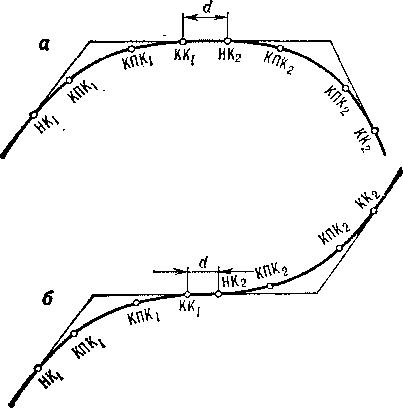

Рис.1 -Зависимые кривые: а — направленные в одну сторону: б — направленные в разные стороны (обратные кривые); НК и КК - начало и конец кривой; КПК - конец переходной кривой. Как правило, между зависимыми кривыми, направленными в одну сторону, прямые вставки устраивают большей длины, чем между зависимыми кривыми направленными в разные стороны (обратные кривые). На отечественных железных дорогах наименьшие длины прямых вставок составляют 150 м при скоростях движения поездов до 200 км/ч; в трудных условиях на железных дорогах местного значения и подъездных путях длины вставок уменьшаются до 30 м. В стеснённых условиях трассирования новых железных дорог местного значения, а также на реконструируемых существующих железных дорог и вторых путях допускается сопрягать без прямых вставок обратные кривые, а на подъездных путях при малых скоростях движения — также кривые, направлены в одну сторону. На ряде зарубежных железных дорог (Великобритания, Германии, Австрия и др.) в условиях, когда между зависимыми кривыми нельзя устроить прямую вставку необходимой длины, для обеспечения большей плавности движения поездов переходные кривые удлиняют, сопрягая их без прямой вставки. Практическая работа 3 Определение расстояния между вершинами углов смежных кривых Цель: определить расстояния между вершинами углов смежных кривых, а также вычертить смежные кривые с указанием размеров. Состав и порядок работы 1. Дать определение смежным кривым. 2. Прямые вставки между кривыми. 3. Рассчитать фиктивную прямую вставку. 4. Определить приращения тангенсов, элементы переходных кривых, сдвижки кривых. Ход работы 3. Фиктивная прямая вставка:
где
а - длина прямой вставки. 4. Приращение тангенса:
где Сдвижка:
где
Элемент переходной кривой:
Расстояние между вершинами углов поворота смежных кривых определяется по формуле:
где
Для того, чтобы вычертить план трассы с кривыми необходимо определить для каждой кривой сдвижку и смещение от центра по направлению биссектрисы на величину Для первой кривой величина биссектрисы:
Таблица 5- Исходные данные для практической работы 3
Таблица 6- Минимальные длины прямых вставок по СТН-Ц-01
Таблица 7- Длина переходных кривых, м.
|
