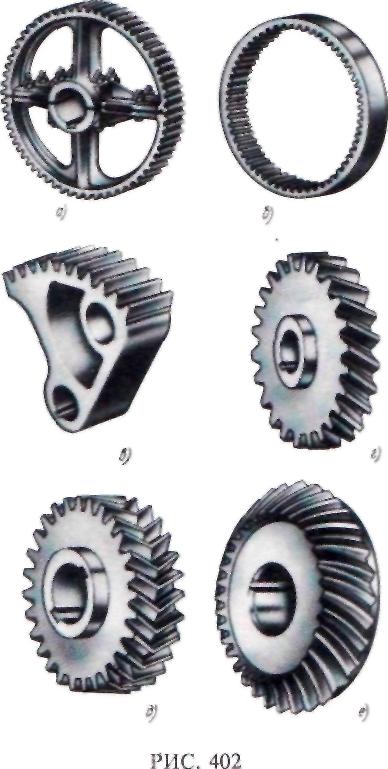

Основные параметры зубчатых колес

Основным параметром зубчатого колеса являетсяделительная окружность. Диаметр делительной окружности обозначается буквой d и называется делительным. По делительной окружности откла­дывается окружной шаг зубьев, обозначаемый p_t ипредставляющий собой расстояние по дуге дели­тельной окружности между соседними (смежными) зубьями колеса (рис. 400). Таких шагов мож­но отложить столько, сколько зубьев имеет колесо, иначе говоря, отрезки, равные шагу p_t, де­лят делительную окружность на z частей, отсюда ее название – делительная.

Делительный диаметр для зубчатого колеса всегда один.

Делительная окружность делит высоту зуба h на две неравные части – головку высотой h_q и ножку высотой h_f (рис. 400).

Зубчатый венец ограничивается окружностью вершин зубьев диаметром d_a и окружностью впадин диаметром d_f.

На чертежах поверхность и образующую вершин зубьев показывают сплошными основнымилиниями, поверхность и образующую впадин показывают сплошными тонкими линиями. Делительные окружности показывают

штрихпунктирными линиями (см. нижнюю часть рис. 400).

По делительной окружности откладывают ок­ружную толщину зуба s_t и окружную ширину впадин е_t. Эти параметры могут иметь различную величину в зависимости от диаметра делительной окружности, по дуге которой они измеряются. Здесь имеет место равенство

Одним из основных параметров зубчатых колес является модуль

ГОСТ 9563–60 устанавливает модули зубчатых колес цилиндрических, конических и червячных с цилиндрическим червяком (табл. 39). При выбо­ре модуля следует отдавать предпочтение первому ряду.

В целях повышения прочности и износостойкос­ти зубьев зубчатых колес, особенно при малых числах зубьев, применяют корригирование (ис­правление) зубьев эвольвентного зубчатого зацеп­ления.

При нарезании зубчатых колес с малым числом зубьев (6, 8, 12) методом обкатки профиль зуба у его основания (ножки) получается неэвольвен-

Таблица 39

Модуля зубчатых колес, мм

(выдержка из ГОСТ 9563–60)

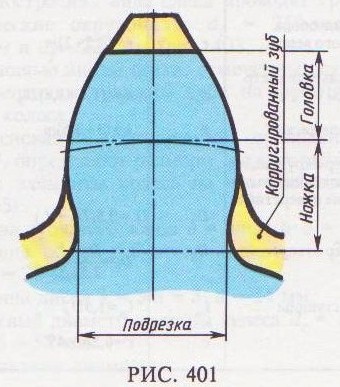

тным с небольшим радиусом кривизны, что при­водит к быстрому изнашиванию зуба. Толщина ножки зуба такой шестерни меньше нормальной, т.е. зуб в этом месте получается как бы подрезан­ным (рис. 401).

Таблица 40 Параметры цвлявдраческях зубчатых колес

Параметр	Обозна­чение	Расчетная формула
Высота головки зуба	ha	ha=m
Высота ножки зуба	hf	hf = 1, 25m
Высота зуба	h	h=ha+hf=2, 25т
Делительный
диаметр	d	d=mz
Диаметр вершин зубьев	da	da=d+2ha=m(z+2)
Диаметр впадин	df	df=d-2hf=m(z-2, 5)
Шаг окружной	pt	pt=π т
Окружная толщина зуба	st	st=0, 5pt=0, 5π m
Окружная ширина впадины	et	et=0, 5pt=0, 5π m
Радиус кривизны переходной кривой зуба	ς f	ς f =0, 4m
Ширина венца зубчатого колеса	b	b=(6÷ 8)m
Толщина обода зубчатого венца	e	e=(2, 5÷ 3)m
Наружный диаметр ступицы	dc	dc (1, 6÷ l, 8)DB
Толщина диска	k	k =(3÷ 3, 6)m
Диаметр окружности, определяющий распо­ложение отверстий в диске	D1	D1=0, 5(DK+dc)
Диаметр отверстий в диске	Do
Длина ступицы	l ст	l ст= 1, 5 DB
Фаска	с	c=0, 5mx45°

Подрезание зуба при зубонарезании можно уменьшить. Этот процесс называется корригирова­нием (исправлением) профиля зуба. Высота голов­ки зуба зубчатого колеса получается больше мо­дуля, высота ножки уменьшается.

При выполнении учебных чертежей обычно ориентируются на применение некорригированных колес нормального эвольвентного зацепления, параметры которых (см. рис. 400) находятся в определенной зависимости от модуля т и числа зубьев z (табл. 40).
