Главная страница Случайная страница КАТЕГОРИИ: АвтомобилиАстрономияБиологияГеографияДом и садДругие языкиДругоеИнформатикаИсторияКультураЛитератураЛогикаМатематикаМедицинаМеталлургияМеханикаОбразованиеОхрана трудаПедагогикаПолитикаПравоПсихологияРелигияРиторикаСоциологияСпортСтроительствоТехнологияТуризмФизикаФилософияФинансыХимияЧерчениеЭкологияЭкономикаЭлектроника |
Метод цилиндрической отливки
Как и в случае плоского образца, измеряют температуру по сечению формы и в центре отливки. Удельная теплоемкость материала . (5)
Здесь Значение . (6)

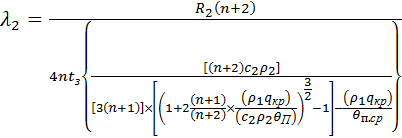

Величину θ п определяют из уравнения(4) методом последовательных приближений . Образец формы изготовляется в виде толстостенного цилиндра высотой Н, при этом должно соблюдаться условие . Толщина стенки формы ориентировочно выбирается из условия Δ ≈ 1, 2Х2, где . (7) Значение с2 можно принять в первом приближении равным теплоемкости основного компонента смеси, а θ п ≈ θ кр. Основные величины, встречающиеся при подсчете теплофизических свойств формовочной и стержневой смеси: n – показатель степени параболы, n = S/S; R – половина толщины отливки, м; ρ 1 – плотность материала отливки, кг/м3; qкр – удельная эффективная теплота кристаллизации, Дж/кг; X – глубина прогрева формы, м; X2 – значение X в момент времени t3, м; Ρ 2 – плотность материала формы, кг/м3; θ п – избыточная температура поверхности, θ п = Т п – Т 0, К; t3 – время окончания затвердевания отливки, с; qпер – удельная теплота перегрева, qпер = с 1′ (Тзал – Тлик), Дж/кг; c ′ 1– удельная теплоемкость расплава, Дж/кг·К; Tзал – температура заливки, К; Tлик – температура ликвидуса, К; L – удельная теплота кристаллизации металла, Дж/кг; с1 – удельная теплоемкость материала отливки, Дж/кг·К; θ кр – избыточная температура кристаллизации, К, θ кр = Ткр – Т0. Т п – температура поверхности формы, К; Т0 – начальная температура формы, К.
|
