Расчет отверстий труб с учетом аккумуляции.
7. Проектирование укреплений за трубами. Укрепление русел за трубами. Необходимо для уменьшения повреждений труб из-за взаимодействия с поток воды, и размывы обычно начинаются на выходных участках. Укрепление позволяет уменьшить глубину размыва за трубой и кроме того размытие отодвигается от трубы на длину укрепления.
hp глубина промерзания(Hпр+0, 25) Vраст=1.5*Vc=4.5 м/с – скорость растекания грунта (Vc=3м/с) hp – глубина размыва = 1, 55*Н* b – отверстие трубы(ширина или диаметр) lукр – длина укрепления за трубой Плоское укрепление: lукр=2÷ 4b (длина плоского укрепления) РИСУНОК!!! Типы укреплений: 1.мощение Vдоп=2-3 м/с; каменная нагрузка Vдоп=4-5 м/с; Укрепление в виде монолитного бетона или бетонных плит(ж/б). 2. Предохранительный откос. Зависит от разрушения концевой участка плоского укрепления Δ ≥ hp+0, 5 Δ ≥ 4/3 hp
8. Расчет отверстий малых мостов. Мосты длиной не более 30 метров – малые. Такой мост аналогичен трубе, работающей в безнапорном режиме. hб≤ 1, 3hк - свободное протекание(hб – бытовая глубина, hк – критическая глубина(при напорной сумме кинетической и потенциальной энергии потока имеет минимальное значение)) Q= ω cφ н
hк=V2/q; Q=1.35bH3/2 → При свободном истечении воды: hб≥ 1, 3hк - несвободное протекание потока: Q=b* hб*V -> b=Q/ hб*V
Последовательность расчета малых мостов: 1. Определение бытовой глубины 2. Назначается тип укрепления подмостового русла 3. Скорость наполнения воды под мостом назначается в зависимости от типа укрепления 4. Определяется критическая глубина ТИПЫ укреплений · МОЩЕНИЕ. Vдоп =2, 5-3, 5 м/с (очень дорого) · КАМЕННАЯ НАБРОСКА. Vдоп=3-4 м/с · БЕТОН. Vдоп≥ 4 м/с 5. Определяется режим протекания (свободный или несвободный) 6. Определяется минимальная высота насыпи моста 7. (??? возможно) определяется длина моста
9. Определение высоты насыпи у труб. Определение высоты малых мостов.
Минимальная высота насыпи у трубы при работе в безнапорном режиме: hmin=hT+hk+Δ Δ Δ – допустимая величина запаса hk – толщина стенки трубы hT hT hT hmin Δ ≥ hдо ; hдо- толщина дор.одежды (Δ ≈ 0, 5) hk В полунапорном или напорном режиме. 1 м hmin=H+1 HT hT
Определение высоты малых мостов. HМ=0, 88H + Δ + hкон, 0, 88 – коэффициент учитывающий некоторое снижение уровня при входе потока под мост, Δ = 0, 5 м – возвышение низа пролетного строения над уровнем воды, при наличии карчехода Δ =1, 0 м, hкон – конструктивная высота пролетных строений моста. Бровка насыпи у моста также должна быть поднята над подпертым уровнем воды, не менее чем на толщину дорожной одежды.
№11 Проектирование перехватывающих дренажей
2.водонепроницаемый экран 3.дренажные трубы(амфоцементные 10-15мм, применяются также керамические, пластиковые, металлические) 4.крупный щебень 20см 5. мелкий щебень примерно 20см 6. песок 7.противозаиливающие прослойки 8. уплотненный глинистый грунт 9.кривая депрессии №12. Проектирование понижающих дренажей S- насколько понизился У Г В(уровень грунтовых вод) S= f(H, L) Их устанавливают под канавами.

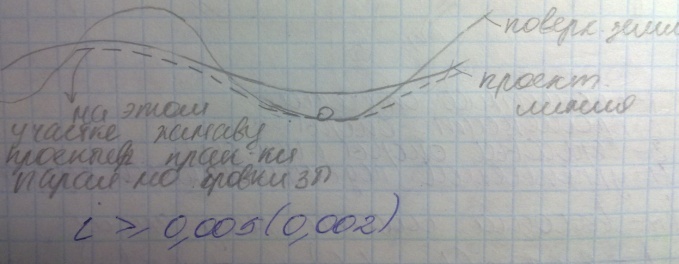

2. отсутствует! 3.дренажные трубы(амфоцементные 10-15мм, применяются также керамические, пластиковые, металлические) 4.крупный щебень 20см 5. мелкий щебень примерно 20см 6. песок 7.противозаиливающие прослойки 8. уплотненный глинистый грунт 9.кривая депрессии №13. Проектирование боковых и водоотводных канав Боковые – сбор и отвод воды, стекающей с поверхности дороги и окружающей местности.Устраиваются в выемках и насыпях высотой меньше 1; 1, 20

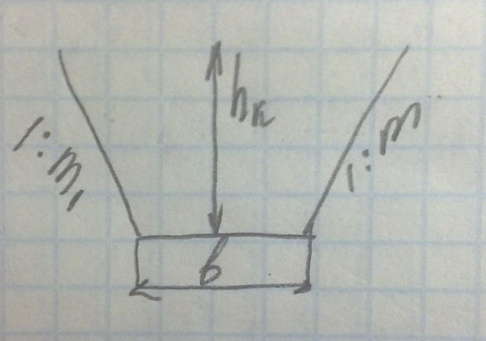

hк = h+hдо+ hк-глубина канавы b- глубина канавы h- глубина воды в канаве hдо- толщина дорожной одежды
hк = h+hдо+ Определяем площадь поперечного сечения Определение смоченного периметра Х=b+h((
Определение гидравлического радиуса: R=
Расход: Q= Если вручную: h h1…..Q1 h2…….Q2 …………….. Qрасч Q h5….Q5 Если скорости большие, то необх. Укреплять. Одерновка: длина до 0, 5м Ширина = ширине лопаты Vдоп=1м/сек
Грунт, обработанный битумом Vдоп=1-1, 5 м/сек
- т.к. битум содержит вредные хим.вещ. Мощения Vдоп = 2-3 м/сек Трудоемкий метод, целесообразен, когда камень относительно дешевый Укрепление монолитным сборным бетоном Тип укр-я зависит от уклона и типа грунта без гидравлического расчет
|
