Пример решения 2-й ГПЗ

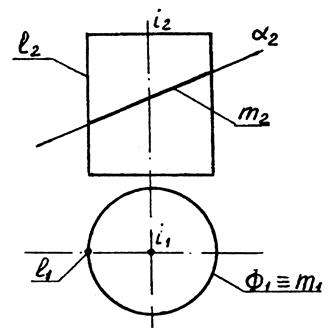

Определить проекции линии пересечения поверхности цилиндра и плоскости . Учитывая собирательные свойства основных проекций и можно считать, что проекции линии пересечения m поверхностей и имеются на чертеже. Краткая запись такова:

- основная проекция.

Можно сформулировать алгоритм решения ГПЗ для l-го случая. Если оба ГО проецирующие, то:

1) Искомый общий элемент уже непо­средственно задан на чертеже;

2) Его проекции принадлежат основ­ным проекциям пересекающихся ГО;

3) После проведения анализа задачи решение ее на чертеже сводится к простановке соответствующих обозначений (для 1 ГПЗ - точки пересечения линии с поверхностью, для 2 ГПЗ - линии пересечения двух поверхностей).

3. Решение ГПЗ во втором случае расположения ГО относительно плоскостей

проекций.

В этом случае один ГО проецирующий, на чертеже дана одна основная проекция, с которой совпадает одна проекция искомого элемента. Вторую проекцию искомого элемента можно найти по принадлежности этого элемента к не проецирующему ГО.
