![]() Главная страница Случайная страница КАТЕГОРИИ: АвтомобилиАстрономияБиологияГеографияДом и садДругие языкиДругоеИнформатикаИсторияКультураЛитератураЛогикаМатематикаМедицинаМеталлургияМеханикаОбразованиеОхрана трудаПедагогикаПолитикаПравоПсихологияРелигияРиторикаСоциологияСпортСтроительствоТехнологияТуризмФизикаФилософияФинансыХимияЧерчениеЭкологияЭкономикаЭлектроника |
Механические испытания на удар

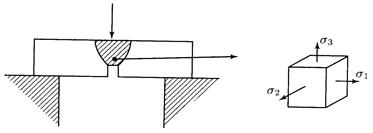

Обычные ударные испытания образцов, осуществляемые на маятниковых копрах, призваны оценить склонность материала к хрупкому разрушению и относятся по своим скоростным показателям (скорость удара 5-7 м/с) к квазистатическому нагружению. Ниже будет рассмотрено поведение металлических материалов при квазистатическом ударном нагружении. Метод основан на разрушении при изгибе образца с концентратором в виде надреза одним ударом маятника копра. Надрез в стандартных образцах облегчает хрупкое разрушение материалов. В результате испытания определяют полную работу, затраченную при ударе на разрушение образца (работу удара) В зависимости от вида концентратора ( Для определения вязкости хрупких материалов (инструментальных сталей с твердостью более 50 Обычно испытывается призматический образец квадратного сечения 10х10 мм и длиной 55 мм с краевым надрезом глубиной 2 мм в середине образца. На рис.15.3 представлена схема нагружения образца при испытании его на удар. Рис.15.3 В зоне концентрации напряжений происходит локализация деформации, и возникает объемное растяжение, вследствие стеснения деформации в поперечном направлении. Это в сочетании с высокой скоростью деформирования (порядка 102 1/с) способствует проявлению хрупкости материала. Хотя ударная вязкость как свойство материала носит условный характер, она оказалась весьма чувствительной к особенностям структуры материала и механического его поведения. Например, различие в комплексе свойств при деформировании и разрушении мелкозернистого и крупнозернистого железа четко выявляется ударной вязкостью, тогда как статические характеристики этого не отражают (табл.15.1) Таблица 15.1
Испытанию на удар подвергаются практически все материалы. При поставках металла ударная вязкость является настолько же обязательной характеристикой металла, как Таблица 15.2 Ударная вязкость некоторых сталей
Ударная вязкость металла существенно зависит от температуры испытания. Это особенно относится к металлам и сплавам с о.ц.к. решеткой, состояние которых изменяется с понижением температуры от вязкого к хрупкому. Испытания показывают, что при понижении температуры сначала наблюдается постепенное снижение ударной вязкости, при определенной температуре она достигает своего наименьшего значения, которое при дальнейшем понижении температуры не изменяется. Температуры Для металла в хрупком состоянии характерны низкие значения ударной вязкости, мало изменяющиеся в широком диапазоне изменения температуры (так называемое «нижнее плато» значений ударной вязкости). При вязком состоянии характерны высокие значения ударной вязкости («верхнее плато»). Переход из одного состояния в другое происходит в определенном температурном интервале – температурном интервале хрупко-вязкого перехода. Для объяснения перехода металлов из хрупкого состояния в вязко-пластичное привлекается известная схема А.Ф.Иоффе, которая учитывает особенности деформирования и разрушения металлических материалов: возможность разрушения путем отрыва (хрупкий характер разрушения) и путем среза (вязкий характер разрушения). Отмечается слабая зависимость сопротивления отрыву Рис.15.4
Указанное изменение характеристик прочности и пластичности предопределяют суммарное изменение ударной вязкости, например Рис.15.5
Хрупко-вязкий переход проявляется в изменении характера излома от хрупкого к вязкому, который также происходит в определенном температурном интервале. В качестве критерия для определения
|
