Приклади розрахунків
Приклад 1. На рисунку 4.1 (а) для розмірного ланцюга Бi визначити допуски розмірів складових ланок Б1, Б2, Б3, якщо відомо допуск розміру вихідної ланки
Рисунок 4.1 – Схеми до розрахунку розмірних ланцюгів
Поле допуску вихідної ланки
По таблиці 2.1 допусків лінійних розмірів виливків (ГОСТ 26645-85) визначаємо для всіх розмірів клас точності 6. Тоді допуски вихідних ланок складатимуть Б1=80+0, 70; Б2=10+0, 40; Б3=50+0, 64.
Це відповідає квалітету 1Т11. Клас точності 6 можна застосовувати при використанні сумішей, які тверднуть у контакті з оснасткою. Приклад 2. На рисунку 4.1 (б) для розмірного ланцюга Гi знайти допуск на замикаючу ланку Гz (зазор). Розмірний ланцюг - Г=Г1+Г2-Г3. Дано: Розраховуємо верхнє відхилення замикаючої ланки.
Розраховуємо нижнє відхилення замикаючої ланки.
Поле допуску замикаючої ланки:
Номінальний розмір замикаючої ланки:
Одержали зазор 2
Приклад 3. На рисунку 4.1 (в) наведений розмірний ланцюг Вi. Рівняння ланцюга має вигляд
де В1 - розмір форми; В2 - розмір знака стрижня у формі; В3 - розмір стрижня;
Q - частина знака, що підпилюється для забезпечення необхідного зазору в знаку. Дано: Щоб забезпечити зазор 4 мм необхідно розрахувати величину компенсатора, тобто величину частини стрижня, що при зборці видаляють. Номінальний розмір компенсатора: Q = 100 + 30 - 128 - 4 = - 2 мм. Верхнє відхилення компенсатора:
Нижнє відхилення компенсатора:
Розмір компенсатора Поле допуску

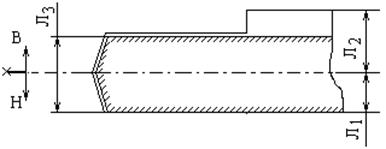

Приклад 4. Розрахувати товщину стінки виливка (рисунок 4.2).
Л1 – низ форми, Л3 – розмір стрижня, Рисунок 4.2 – Схема до розрахунку
1) Розмірний ланцюг 2) Номінальний розмір стінки: 3) Відхилення товщини стінки
4) Товщина стінки дорівнює Питання для самостійного пророблення 1) Що собою уявляють і для чого призначені розмірні ланцюги? 2) У чому відмінність вихідних ланок від замикаючих? 3) Яке призначення ланки, що компенсує, у розмірному ланцюзі? 4) У чому відмінність прямих завдань при розрахунку розмірних ланцюгів від зворотних завдань? 5) Які існують методи рішення завдань розмірних ланцюгів?
|
