Способи кріплення моделей на модельних плитах
При машинному формуванні в умовах дрібносерійного і серійного виробництва виливків дерев'яні моделі монтують на модельних плитах. При індивідуальному і дрібносерійному виробництві доцільно застосовувати координатні плити, причому для формування верхніх і нижніх напівформ використають ту саму координатну плиту, міняючи лише моделі. Фіксація ливарних дерев'яних моделей на координатних модельних плитах провадиться штифтами (при висоті моделі до 300 мм) або штирями відповідно ГОСТ 20346-74. Розміри штифтів і штирів вибираються залежно від середніх габаритних розмірів моделі (рис. 5.12, 5.13, табл. 5.12, 5.13).
1 - модель, 2 - плита модельна, 3 - штифт, 4 - пластина, 5 - шуруп Рисунок 5.12 - Фіксація моделей штифтами Таблиця 5.12 -Розміри штифтового фіксатора
Довжина штифта l визначається конструктивно.
1 - модель, 2 - плита модельна, 3 - штир, 4 - пластина, 5 - шуруп Рисунок 5.13 - Фіксація моделей штирями Таблиця 5.13 – Розміри штирового фіксатора, мм
При серійному виробництві кріплення ливарних дерев'яних моделей на металевих модельних плитах проводиться гвинтами (при висоті моделі до 36 мм), рис. 5.14, табл. 5.14, шурупами (при висоті моделі до 50 мм), рис. 5.15, табл. 5.15, пластинами (при висоті моделі до 500 мм), рис. 5.16, табл. 5.16 а також болтами і гвинтами (при висоті моделі понад 500 мм), рис. 5.17, табл. 5.17.
1 - модель, 2 - плита модельна, 3 - гвинт, 4 - гайка, 5 - шайба Рисунок 5.14 - Кріплення моделей гвинтами Таблиця 5.14 – Розміри гвинтового кріплення
Довжина гвинта l визначається конструктивно
1 - модель, 2 - плита модельна, 3 - шуруп Рисунок 5.15 - Кріплення моделей шурупами Таблиця 5.15 –Розміри кріплення шурупами
Довжина шурупа l визначається конструктивно.
1 - модель, 2 - плита модельна, 3 - пластина, 4 - болт, 5 - шайба, 6 - шуруп Рисунок 5.16 - Кріплення моделей пластинами Таблиця 5.16 -Розміри кріплення пластинами
Довжина болта l визначається конструктивно

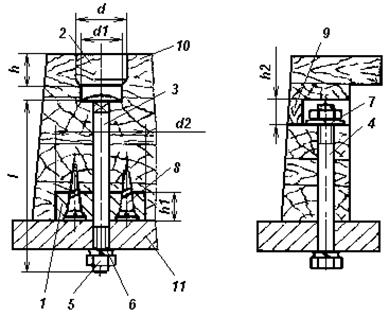

а б а - кріплення моделі гвинтом, б - кріплення моделі болтом, 1 - пластина, 2 - пробка, 3 - гвинт, 4 - болт, 5 - гайка, 6, 7 - шайба, 8 - шуруп, 9 - заглушка, 10 - модель, 11 - плита модельна Рисунок 5.17 - Кріплення моделей гвинтами і болтами Таблиця 5.17 - Розміри кріплення гвинтами і болтами, мм
Питання для самостійного пророблення 1) Залежно від чого визначається клас міцності дерев'яного модельного комплекту? 2) Що собою уявляє норма стійкості модельного комплекту? 3) Які види пиломатеріалів застосовуються при виготовленні моделей? 4) Які існують способи з'єднання модельних заготівель? 5) Які існують способи з'єднання і скріплення половин стрижневого ящика? 6) Якими способами можна виконувати галтелі? Від чого залежить вибір способу виконання галтелей?
|
