Класифікація модельних плит
За призначенням модельні плити діляться на види: 1) для опочного формування; 2) для безопочного формування; 3) для виготовлення оболонкових форм. В залежності від матеріалу виготовлення, модельні плити підрозділяються на типи: Тип 1 – литі із вуглецевої сталі (25Л, 30Л, 35Л, 40Л, 45Л ГОСТ 977 - 88), чавуну (марки СЧ20, СЧ25, СЧ30, ГОСТ 1412-85) і легких сплавів (алюмінієвих і магнієвих). Тип 2 – зварені з прокату. Тип 3 – дерев'яні (з твердих порід деревини – вільхи, ясена за ГОСТ 2693-83 або сосни за ГОСТ 8486-86, а також фанери). Тип 4 – пластмасові за ГОСТ 19505-86. Суцільнолиті і зварені модельні плити мають переваги у порівнянні з іншими, а тому їх використовують для виготовлення форм будь-якими способами формоутворення. За конструктивними ознаками модельні плити класифікуються на наступні: - без вкладишів і координатних отворів; - із змінними дрібними вкладишами; - із змінними глибокими вкладишами; - координатні. В залежності від зовнішньої форми модельні плити бувають прямокутними, круглими або фасонними. Основні розміри і конструктивні особливості найбільш поширених типів модельних плит, призначених для ручного і машинного формування разових піщаних форм, наведені на рис. 9.1 – 9.3 і в табл. 9.1. Рисунок 9.1 - Плита модельна прямокутна без вкладишів і координатних отворів

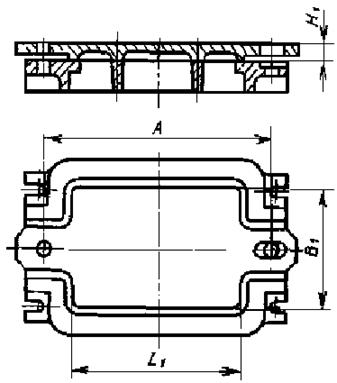

Рисунок 9.2 - Плита модельна прямокутна з дрібними змінними вкладишами
Рисунок 9.3 - Плита модельна прямокутна з глибокими змінними вкладишами
Таблиця 9.1 – Основні розміри модельних плит
|
