Елементи конструкції модельних плит
Модельні плити мають такі конструктивні елементи: 1) установочні штирі або втулки (центруючі і направляючі) під втулки або штирі в опоках; 2) вушка під установочні штирі або втулки; 3) лапи для кріплення плит до столу машини; 4) ручки або цапфи для транспортування; 5) платики під скріплюючі скоби або вушка під скріплюючі штирі. Модельні плити повинні виготовлятися відповідно стандарту ГОСТ 20084 – 74 - ГОСТ 20130-74. На рис. 9.4 – 9.10 і у табл. 9.2 – 9.7 наведені приклади деяких конструкцій і розміри сталевих і чавунних модельних плит.

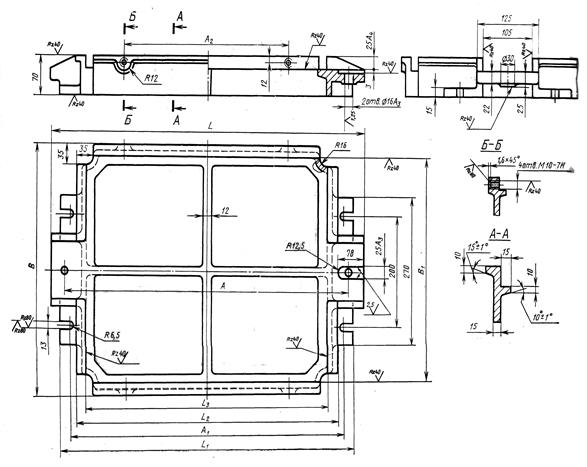

Рисунок 9.4 - Конструкція сталевих модельних плит для опок з розмірами у просвіті 400 х 300, 450 х 350, 500 х 400 мм на формувальні машини без повороту напівформи з допресуванням
Таблиця 9.2 – Розміри сталевих модельних плит для опок з розмірами у просвіті 400 х 300, 450 х 350, 500 х 400 мм на формувальні машини без повороту напівформи з допресуванням
Рисунок 9.5 - Конструкція сталевих модельних плит для опок з розмірами у просвіті 600 х 500, 800 х 700, 1000 х 800 мм на формувальні машини з поворотом напівформи з допресуванням за ГОСТ 20111-74 Таблиця 9.3 – Розміри сталевих модельних плит для опок із розмірами у просвіті 600 х 500, 800 х 700, 1000 х 800 мм на формувальні машини з поворотом напівформи з допресуванням за ГОСТ 20111-74
Продовження таблиці 9.3
Рисунок 9.6 - Конструкція чавунних модельних плит із змінними металевими вкладишами для опок з розмірами у просвіті б00 х 500, 800 х 700, 1000 х 800 мм на формувальні машини з поворотом напівформи з допресуванням
Таблиця 9.4 – Розміри чавунних модельних плит із змінними металевими вкладишами для опок з розмірами у просвіті б00 х 500, 800 х 700, 1000 х 800 мм на формувальні машини з поворотом напівформи з допресуванням

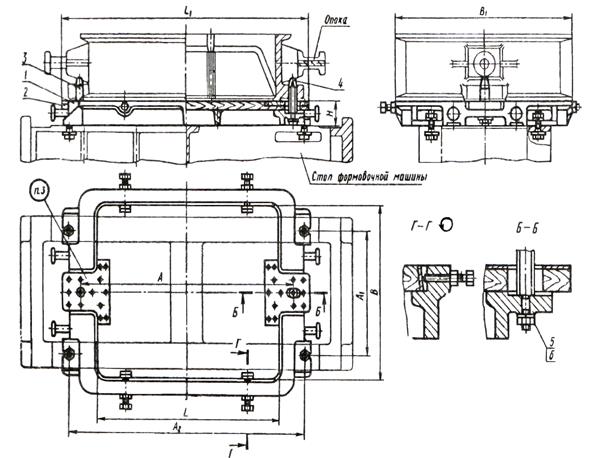

1 - рама, 2 - вкладиш, 3 - штир центруючий, 4 - штир направляючий, 5 - гайка, 6 - шайба Рисунок 9.7 - Конструкція модельних плит із змінними дрібними дерев'яними вкладишами для опок з розмірами у просвіті 400 х 300, 450 х 350, 500 х 400 мм на формувальні машини без повороту напівформи з допресуванням
Таблиця 9.5 – Розміри модельних плит із змінними дрібними дерев'яними вкладишами для опок з розмірами у просвіті 400 х 300, 450 х 350, 500 х 400 мм на формувальні машини без повороту напівформи з допресуванням
1 - рама, 2 - вкладиш, 3 - штир центруючий, 4 - штир направляючий, 5 - гайка, 6 – шайба Рисунок 9.8 – Конструкція модельних плит із змінними дрібними дерев'яними вкладишами для опок з розмірами у просвіті 600 х 500, 800 х 700 мм на формувальні машини з поворотом напівформи з допресуванням Таблиця 9.6 – Розміри модельних плит із змінними дрібними дерев'яними вкладишами для опок з розмірами у просвіті 600 х 500, 800 х 700 мм на формувальні машини з поворотом напівформи з допресуванням
1 - рама, 2 – вкладиш, 3 – болт, 4 - штир направляючий, 5 - штир центруючий, 6 - гайка, 7 – шайба Рисунок 9.9 – Конструкція модельних плит плит із змінними глибокими дерев'яними вкладишами для опок з розмірами у просвіті 400 х 300, 430 x 350, 500 х 400 мм на формувальні машини без повороту напівформи з допресуванням
Таблиця 9.7 – Розміри модельних плит із змінними глибокими дерев'яними вкладишами для опок з розмірами у просвіті 400 х 300, 430 x 350, 500 х 400 мм на формувальні машини без повороту напівформи з допресуванням
Установочні штирі і втулки (центруючі і направляючі) під втулки або штирі в опоках для модельних плит повинні виготовлятися відповідно із стандартом. Конструкція і розміри центруючих і направляючих штирів і втулок наведені на рис. 9.10 - 9.13 і у табл. 9.8 - 9.11.
Рисунок 9.10 – Центруючий штир Таблиця 9.8 – Розміри центруючих штирів для модельних плит
Рисунок 9.11 – Направляючий штир Таблиця 9.9 – Розміри направляючих штирів для модельних плит

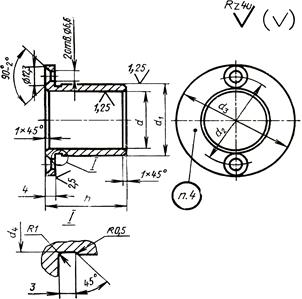

Рисунок 9.12 – Центруюча втулка Таблиця 9.10 – Розміри центруючих втулок для модельних плит

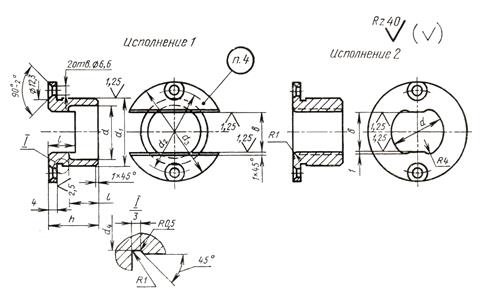

Рисунок 9.13 – Направляюча втулка Таблиця 9.11 – Розміри направляючих втулок для модельних плит
Питання для самостійного пророблення 1) Яким вимогам повинні відповідати модельні плити? 2) В яких випадках застосовують координатні плити? 3) В яких випадках застосовують суцільнолиті плити? 4) В яких випадках застосовують плити із змінними вкладишами? 5) Назвіть елементи конструкції модельної плити та їх призначення.
|
