D-триггер со статическим управлением
(микросхема К155ТМ7)

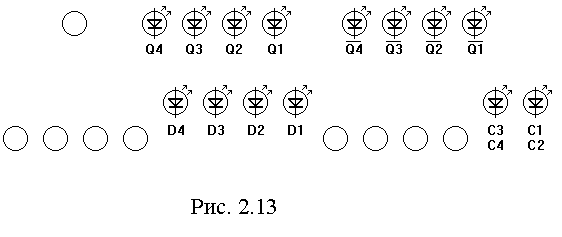

Соответствие выводов микросхемы К155ТМ7 светодиодам испытательного стенда показано на рисунке 2.13, а условное обозначение микросхемы на рисунке 2.14.
Задания: 1. Вставить печатную плату с микросхемой К155ТМ7 в разъем испытательного стенда. 2. Подключить испытательный стенд к источнику постоянного напряжения 5 В с соблюдением полярности (провод в изоляции красного цвета подсоединяют к выводу " +" источника). 3. Составить временную диаграмму работы одного из 4-х D-триггеров микросхемы К155ТМ7 (рис. 2.15). Дать ответ на вопрос, в какой момент времени (по фронту, во время действия или по спаду синхронизирующего импульса) происходит передача информации с информационного входа на выход. 4. Объяснить принцип работы D-триггера по функциональным схемам, приведенным на рисунках 2.16, 2.17.
|
