Восьмиразрядный реверсивный сдвиговый регистр
(микросхема 155ИР13)

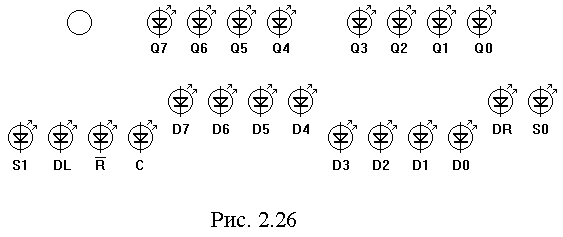

Соответствие выводов микросхемы 155ИР13 светодиодам испытательного стенда показано на рисунке 2.26, а условное обозначение микросхемы - на рисунке 2.27. Задания: 1. Вставить печатную плату с микросхемой 155ИР13 в разъем испытательного стенда. 2. Подключить испытательный стенд к источнику постоянного напряжения 5 В с соблюдением полярности (провод в изоляции красного цвета подсоединяют к выводу " +" источника).
3. Осуществить передачу информации с входов D0-D7 на выходы Q0-Q7 подачей синхронизирующего импульса положительной полярности на вход С. На входе R должен быть сигнал логической " 1". 4. Осуществить ввод информации (логических нулей и логических единиц) с входа DR (на входе R должен быть сигнал логической " 1"). 5. Осуществить ввод информации (логических нулей и логических единиц) с входа DL (на входе R должен быть сигнал логической " 1"). 6. Проверить режим хранения информации (на входе R должен быть сигнал логической " 1"). 7. Произвести установку регистра в " 0". 8. Нарисовать временную диаграмму работы регистра в режиме последовательного ввода информации с входа DR или DL. Режимы работы регистра приведены в таблице: Для управления работой такого универсального сдвигового регистра в команде ЭВМ должно быть отведено два двоичных разряда (сигналы S0, S1). Универсальный сдвиговый регистр применяется для преобразования информации из последовательной формы представления в параллельную и, наоборот, из параллельной в последовательную. Это необходимо, например, в модемах. Для преобразования информации из последовательной формы в параллельную необходимо на вход С подавать синхронизирующие импульсы, согласованные во времени с информационными импульсами на одном из последовательных входов. Для преобразования информации из параллельной формы представления в последовательную предварительно в регистр записывают информацию с информационных входов D0-D7, затем осуществляют сдвиг информации в нужную сторону, а сигнал снимают с выхода Q0 или Q7.
|
