D-триггер с динамическим управлением
(микросхема К155ТМ2)

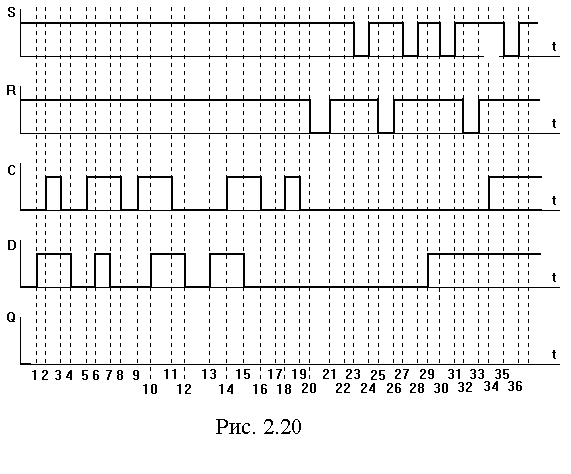

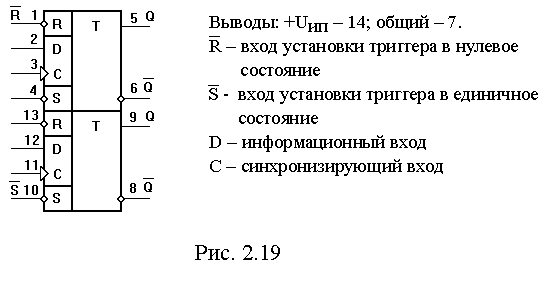

Соответствие выводов одного D-триггера микросхемы К155ТМ2 светодиодам испытательного стенда показано на рисунке 2.18, а условное обозначение микросхемы – на рисунке 2.19. Задания: 1. Вставить печатную плату с микросхемой К155ТМ2 в разъем испытательного стенда. 2. Подключить испытательный стенд к источнику постоянного напряжения 5 В с соблюдением полярности (провод в изоляции красного цвета подсоединяют к выводу " +" источника). 3. Составить временную диаграмму работы одного из 4-х D-триггеров микросхемы К155ТМ2 (рис. 2.20). Дать ответ на вопрос, в какой момент времени (по фронту, во время действия или по спаду синхронизирующего импульса) происходит передача информации с информационного входа на выход. 4. Объяснить принцип работы D-триггера микросхемы К155ТМ2 по функциональной схеме, приведенной на рисунке 2.21.
|
