Расчет АЧХ и ФЧХ избирательного RC-усилителя

с двойным Т-образным мостом в цепи обратной связи на основе координатных уравнений для координат в узловом координатном базисе (узловых уравнений)

Проводимости компонентов схемы замещения

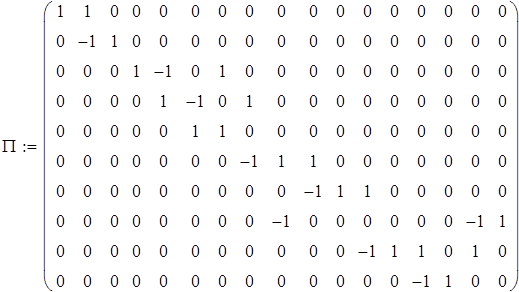

Матрица независимых сечений

Матрица проводимостей ветвей схемы и управляющих проводимостей источников тока, управляемых напряжениями

Матрица проводимостей схемы

Определение коэффициента передачи по напряжению в соответствии с формулой (6.50)

Определение АЧХ коэффициента передачи по напряжению

Определение ФЧХ коэффициента передачи по напряжению

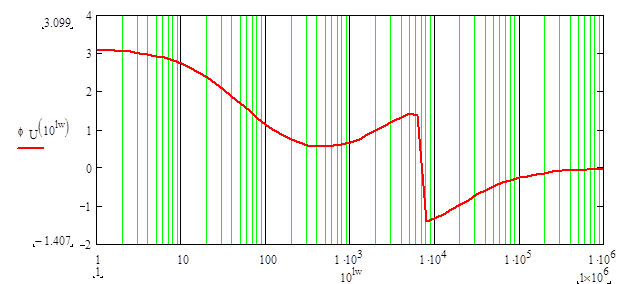

Графики АЧХ и ФЧХ коэффициента передачи по напряжению

Определение входного импеданса в соответствии с формулой (6.50)

Определение АЧХ входного импеданса

Определение ФЧХ входного импеданса
