Задания для контрольной работы № 2

Задача 1. Двухступенчатый стальной брус нагружен силами F₁; F₂; F₃. Построить эпюры продольных сил и нормальных напряжений по длине бруса. Определить перемещение ∆ 1 свободного края бруса, если Е=2х10⁵ Н/мм². Значения F₁; F₂; F₃ и площади поперечных сечений А₁ и А₂ для своего варианта взять из таблицы 1 и схемы на рисунке 1.

Таблица 1

Исходные данные к задаче 1.

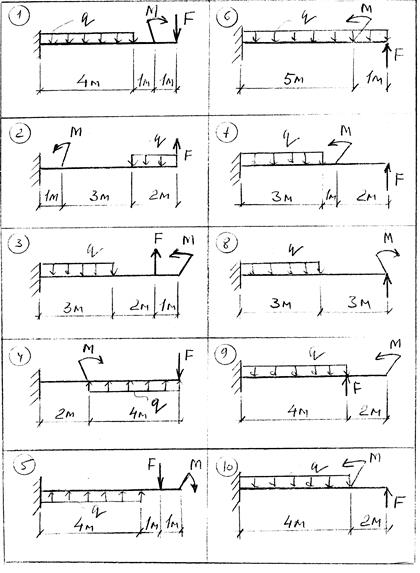

Задача 2. Для стальной балки, жестко защемленной с одного края и нагруженной, как показано на рис.2, построить эпюры поперечных сил и изгибающих моментов и подобрать из условия прочности необходимый размер двутавра, если =160 Н/мм². Данные для своего варианта взять из таблицы 2, схема на рис. 2.

Таблица 2

Исходные данные к задаче 2.

РИС. 1

РИС. 2

Задача 3. Для заданной двухопорной балки построить эпюры поперечных сил и изгибающих моментов, подобрать круглое сечение (d -?) из условия прочности по нормальным напряжениям, если =160 Н/мм². Проверить жесткость подобранного сечения (с помощью формул), если модуль упругости Е=2х10⁵ Н/мм², а величина допустимого прогиба =1/2001. Данные для своего варианта взять из таблицы 3, рисунок 3.

Таблица 3
