Задание к курсовой работе

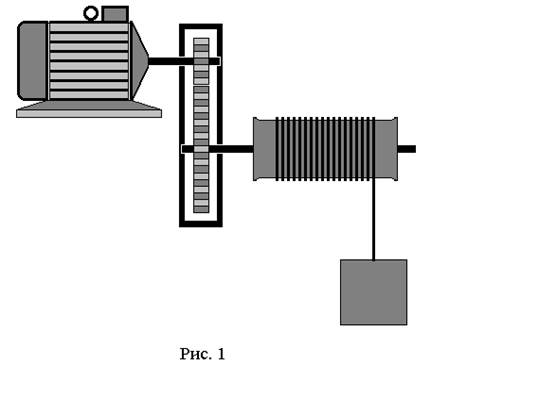

Часть 1 1.1. Для подъемного механизма, представленного кинематической схемой на рис. 1, выбрать асинхронный электродвигатель из серии 5АК (5АНК) и редуктор.
1.2. Рассчитать ступени пускового резистора и определить, пусковой ток в роторе и в сети. 1.3. Составить схему автоматического управления пуском и схему управления реверсивным электроприводом с тремя ступенями скорости. 1.4. Определить сопротивление, которое требуется ввести в цепь ротора, чтобы груз двигался на подъем и на спуск со скоростью, равной половине заданного значения. 1.5 Построить искусственные механические характеристики. 1.6 Определить токи в роторе и в сети при указанных режимах работы. Часть 2 2.1. Для кинематической схемы (см. рисунок 1) выбрать асинхронные электродвигатели из серии 5АС и 5А. Часть 3 3.1. Выбрать асинхронный электродвигатель из серии 4АР для кратковременного режима работы при заданной нагрузке и продолжительности работы 10 мин. 3.2. Определить превышение температуры и построить зависимость t=f(t) за весь период работы для двигателей, выбранных по условиям нагрева и по условиям запуска. Часть 4 4.1. Для асинхронного электродвигателя серии 5А, выбранного в части 2, рассчитать параметры схемы замещения по каталожным данным. 4.2. Построить механические характеристики двигателя при частотном регулировании по закону U/f=const при частотах 15, 30, 60 и 120 Гц. Часть 5 5.1. Определить по условиям допустимого нагрева мощность центробежного вентилятора для электродвигателя серии 5АС, выбранного в части 2, если регулирование производительности осуществляется снижением напряжения на статоре, а режим работы привода продолжительный.
5.2. Построить естественную характеристику и характеристики при напряжениях 0.95; 0.85; и 0.75 от номинального значения, а также механическую характеристику выбранного вентилятора. Определить по графику диапазон регулирования скорости. Момент сопротивления при трогании вентилятора принять равным 0.1 *Мсн. При выполнении курсовой работы необходимо иметь в виду следующее: 1. Массой троса можно пренебречь. 2. Электродвигатели необходимо выбирать с синхронной частотой вращения 1500 об/мин. 3. Время цикла в повторно - кратковременном режиме принять равным, согласно ГОСТ 183-74, стандартному - 10 минут. 4. Отношение a=r1/r2 принять равным единице. 5. Момент сопротивления при спуске и подъеме считать неизменным. 6. Снижение напряжения при пуске принять равным 7, 5 %. 7. Постоянную времени нагрева Тн принять равной С/А. Вариант курсовой работы выдает преподаватель. Исходные данные для своего варианта скорость груза V, масса груза m, момент инерции Jб, к.п.д. передачи
|
