Прядок выполнения работы.






СОДЕРЖАНИЕ



Стр.

1. Лабораторная работа № 1

«Неразветвленная цепь с одним переменным сопротивлением».......... 4

2. Лабораторная работа № 2

«Неразветвленная цепь постоянного тока. Делитель напряжения»...... 6

3. Лабораторная работа № 3

«Разветвленная цепь постоянного тока».............................. 8

4. Лабораторная работа № 4

«Измерение потери напряжения в проводах линии»...................... 10

5. Лабораторная работа № 5

«Режимы работы источника электрической энергии».................. 12

6. Лабораторная работа № 6

«Измерение потенциалов в электрической цепи, построение

потенциальной диаграммы»......................................... 15

7. Лабораторная работа № 7

«Изучение принципа наложения токов»............................... 17

8. Лабораторная работа № 8

«Изучение принципа законов Кирхгофа»............................... 19

9. Лабораторная работа № 9

«Изучение метода узлового напряжения».............................. 21

10. Лабораторная работа № 10

«Изучение магнитной цепи»......................................... 22

11. Лабораторная работа № 11

«Изучение параметров индуктивно связанных катушек»............... 24

12. Лабораторная работа № 12

«Определение параметров линии электропередач»..................... 26

13. Лабораторная работа № 13

«Исследование неразветвленной цепи переменного тока с активным

сопротивлением и катушкой»....................................... 27



14. Лабораторная работа № 14

«Неразветвленная цепь переменного тока с активным сопротивлением

и емкостью»....................................................... 29

15. Лабораторная работа № 15

«Неразветвленная цепь переменного тока с активным сопротивлением,

индуктивностью и емкостью»...................................... 31

16. Лабораторная работа № 16

«Резонанс напряжений»............................................ 34

17. Лабораторная работа № 17

«Неразветвленная цепь переменного тока с любым числом активных и

реактивных сопротивлений»....................................... 37

18. Лабораторная работа № 18

«Разветвленная цепь переменного тока с активным сопротивлением и

индуктивностью»................................................. 39

19. Лабораторная работа № 19

«Разветвленная цепь переменного тока с активным сопротивлением и

емкостью»....................................................... 41

20. Лабораторная работа № 20

«Разветвленная цепь переменного тока с катушкой и конденсатором».. 43

21. Лабораторная работа № 21

«Резонанс токов».................................................. 45

22. Лабораторная работа № 22

«Исследование трехфазной цепи при соединении потребителей

звездой».......................................................... 48

23. Лабораторная работа № 23

«Исследование трехфазной цепи при соединении потребителей в

треугольник»...................................................... 50





1. Лабораторная работа № 1



«Неразветвленная цепь с одним переменным сопротивлением»



Цель работы.



1.1.1. Исследовать изменение токов, напряжений, мощностей, к.п.д. в неразветвленной цепи при изменении одного из двух сопротивлений.

1.1.2. Ознакомится с режимами работы цепи (х.х., к.з.).

1.1.3. Снять вольтамперную характеристику резистора.



Оборудование.



1.2.1. Источник электроэнергии – 1 шт.

1.2.2. Амперметр (0-0, 5)А – 1 шт.

1.2.3. Вольтметр (0-25)В – 1 шт.

1.2.4. Вольтметр (0-50)В – 1 шт.

1.2.5. Вольтметр (0-100)В – 1 шт.

1.2.6. Резисторы – 2 шт.



Прядок выполнения работы.



1.3.1. Записать технические характеристики измерительных приборов в таблицу 1.

1.3.2. Изучить и собрать электрическую цепь представленную на рис. 1.






Рис. 1.



1.3.3. Получив разрешение преподавателя, включить стенд. Поставить переключатель на резисторе R13 в положение (50-60)В.

1.3.4. Разомкнуть тумблер «К» (режим х.х.) и записать показания в таблицу 1.

1.3.5. Замкнуть тумблер «К» и, изменяя сопротивление R13 (100, 80, 60), для трех значений записать показания в таблицу 1.

1.3.6. Расчетные формулы.





















1.3.7. Таблица замеров и расчетов.



Таблица 1.

№ п/п Замеры Расчеты Режи-мы
E I U U1 U2 r R1 R2 R P0 P1 P2 PR P h
В А В В В Ом Ом Ом Ом Вт Вт Вт Вт Вт %
                                х.х.
                            Рабочий режим


                            к.з.

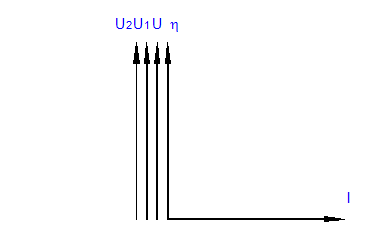

1.3.8. По данным таблицы построить график зависимостей.






U = f(I); U1 = f(I); U2 = f(I); h = f(I);






I = f(R2); I1 = f(U1);



1.3.9. Построить вольтамперную характеристику резистора.



Сделать заключение по данной лабораторной работе.

1.4.1. Возможные режимы работы электрической цепи.

1.4.2. Характеристика изменения тока при увеличении сопротивления (R13).

1.4.3. Характеристика изменения напряжения и к.п.д. при увеличении тока.





2. Лабораторная работа № 2



«Неразветвленная цепь постоянного тока. Делитель напряжения»
