Система питания двигателя воздухом и выпуска отработавших газов
Система питания двигателя воздухом предназначена для забора воздуха из атмосферы, очистки его от пыли и распределения по цилиндрам. Схема системы изображена на рис. 46. Атмосферный воздух засасывается: в цилиндры двигателя, проходя через воздухоочиститель 5. Очищенный воздух распределяется впускными коллекторами по цилиндрам двигателя и участвует в сгорании в составе рабочей смеси. Отработавшие газы проходят по выпускным коллекторам, приемным трубам глушителя и через глушитель выбрасываются в атмосферу. Газы, проникшие в картер двигателя через зазоры между зеркалом цилиндра и поршневыми кольцами, удаляются в атмосферу через патрубок и вытяжную трубку за счет избыточного давления. На рис. 47 изображены системы забора воздуха, применяемые на различных моделях автомобилей КамАЗ. Забор воздуха в двигатель осуществляется через воздухозаборник. Между трубой воздухозаборника и воздухопроводами, закрепленными на двигателе, предусмотрен уплотнитель — гофрированный резиновый патрубок, внутрь которого вставлен нажимной диск, служащий опорой для распорной пружины. Последняя обеспечивает герметичность соединения уплотнителя с трубой воздухозаборника при транспортном положении кабины. Воздухоочиститель 4 (рис. 47, а) автомобилей КамАЗ-5320 и КамАЗ-55102 прикреплен к левому лонжерону рамы. На остальных автомобилях (рис. 47, b и с) воздухоочиститель закреплен на кронштейне 5. Воздухоочиститель сухого типа, двухступенчатый. Первая ступень центробежная — моноциклон со сбором отсепарированной пыли в бункер, вторая ступень — бумажный фильтрующий элемент. Рис. 46. Схема системы питания двигателя воздухом и вьшуска отработавших газов: 1 - трубка сапуна газоотводящая; 2 - сапун; 3 - трубка маслосливная сапуна; 4 - воздухопровод впускной двигателя; 5 - воздухоочиститель; 6 - коллектор выпускной; 7 - патрубок выпускной; 8 - глушитель; I - воздух из атмосферы; II - очищенный воздух; III - картерные газы; IV-отработавшие газы Автомобили КамАЗ

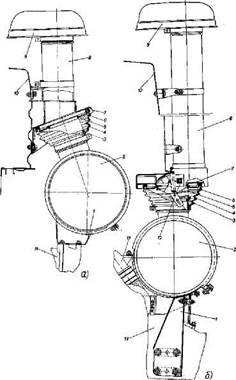

Рис. 47. Схема систем забора воздуха автомобилей: а - моделей 5320 è 55102; b - ì î ä å ë å é 53212, 5410 è 54112; с - модели 55111; 1 - колпак; 2 - труба воздухозаборника; 3 - уплотнитель: 4 - воздухоочиститель; 5 - кронштейн (стрелками указаны места, подлежащие контролю герметичности при обслуживании системы) Рис. 48. Установка воздухоочистителей: а) с кабинами без спального места; б) с кабинами со спальным местом; 1-кронштейн; 2-воздухоочиститель; 3-упор пружины; 4-уплотнитель; 5-распорная пружина; 6-нажимной диск; 7-переходник; 8-труба; 9-колпак воздухозаборника; 10-кабина; 11-соединительный патрубок впускного коллектора; 12-устройство «Зима-лето»; 13-картер сцепления Рис. 49. Воздухоочиститель: 1 - крышка; 2 - прокладка крышки; 3 - корпус; 4 - пылеотбойник; 5 - элемент фильтрующий; 6 - гайка фильтрующего элемента Воздухоочиститель (рис. 49) состоит из корпуса 8, фильтрующего элемента 5, крышки 1, прикрепленной к корпусу четырьмя защелками. Герметичность соединения обеспечивается прокладкой 2. Во внутрен- Раздел II. Сборочные единицы и системы силового агрегата
Рис. 50. Установка предо-чистителя: 1 - шнурки стягивающие; 2 - предочис-титель; 3 - элемент фильтрующий ней полости крышки установлена перегородка с щелью и заглушкой, которая образует полость сбора пыли (бункер). На входном патрубке воздухоочистителя имеется пылеотбойник 4. Фильтрующий элемент крепится в корпусе самоконтрящейся гайкой 6. Засасываемый воздух через входной патрубок поступает в фильтр. Пылеотбойник создает вращательное движение потока воздуха в кольцевом зазоре между корпусом и фильтроэлементом, за счет действия центробежных сил частицы пыли отбрасываются к стене корпуса и собираются в бункере через щель в перегородке. Затем предварительно очищенный воздух: проходит через фильтрующий элемент, где происходит его окончательная очистка. Для очистки бункера от пыли снять крышку, вынуть заглушку из отверстия в перегородке, удалить пыль и вытереть бункер. Крышку следует устанавливать так, чтобы стрелка, выполненная на днище, была направлена вверх при горизонтальном расположении фильтра (автомобили КамАЗ-55111, КамАЗ-5410, КамАЗ-54112). Чистый воздух из воздухоочистителя поступает к впускным коллекторам двигателя. Для повышения эффективности очистки воздуха, поступающего в двигатель, и увеличения ресурса фильтрующего элемента предусмотрена установка в воздухоочиститель предочистителя (рис. 50). Предочис-титель представляет собой оболочку из нетканого фильтрующего полотна, которая надевается на филь-троэлемент перед установкой его в корпус фильтра. Воздухопроводы впускные закреплены на боковых поверхностях головок цилиндров со стороны развала болтами через уплотнительные паронитовые про- кладки и соединены с впускными каналами головок цилиндров. Впускные воздухопроводы левой и правой половин блока соединены между собой соединительным патрубком. Патрубок закреплен на фланцах воздухопроводов болтами. Соединения патрубка с впускными воздухопроводами уплотнены резиновыми прокладками. Система питания двигателя КамАЗ-7403 воздухом отличается от двигателя КамАЗ-740 установкой воздухоочистителя, конструкцией воздухопроводов, впускных коллекторов и патрубков. Чистый воздух из воздухоочистителя через тройник поступает к двум центробежным компрессорам и под избыточным давлением 70 кПа (0, 7 кгс/см2) в режиме максимальной мощности подается через впускные коллекторы в цилиндры. Соединение тройника подвода воздуха с компрессорами и компрессоров с впускными коллекторами обеспечивается резиновыми патрубками и шлангами, которые стянуты хомутами. Индикатор засоренности воздухоочистителя (рис. 51) установлен на панели приборов и резиновым шлангом соединяется с впускным коллектором двигателя. При достижении во впускных коллекторах двигателя предельного разрежения 6, 86 кПа (0, 07 кгс/см2) индикатор срабатывает — красный участок барабана закрывает окно индикатора и остается в таком положении после останова двигателя. Это свидетельствует о необходимости обслуживания воздухоочистителя. Система выпуска газов (рис. 52) предназначена для выброса в атмосферу отработавших газов. Система состоит из двух выпускных коллекторов 9, двух приемных труб 7 и 8, гибкого металлического рукава 5, глушителя 1. Каждый выпускной коллектор обслуживает ряд цилиндров и крепится к блоку цилиндров тремя болтами. Коллекторы соединены с головками цилиндров патрубками. Разъемное выполнение соединения коллектор—патрубок—головка позволяет компенсировать тепловые деформации, возникающие при работе двигателя. Приемные трубы объединены тройником: и соединены с глушителем гибким металлическим рукавом, который компенсирует погрешности сборки и температурные деформации деталей системы. В каждой приемной трубе установлена заслонка вспомогательной моторной тормозной системы. Глушитель шума выпуска (рис. 53) активно-реактивный, неразборной конструкции. Активный глушитель работает по принципу преобразования звуковой энергии в тепловую, что осуществляется установкой на пути газов перфорированных перегородок, в отверстиях которых поток газов дробится и пульса- Рис. 52. Система выпуска отработавших газов: 1 -соединительные патрубки; 2-натяжные фланцы; 3-турбокомпрессоры; 4, 8-трубы выпуска отработавших газов; 5-глушитель; 6-кронштейны крепления глушителя; 7-лонжерон рамы Автомобили КамАЗ
ttffitttt& fr
Рис. 54. Системы выпуска отработавших газов автомобиля-самосвала мод. 55111: 1 - заглушка; 2 - труба выпускная глушителя; 3 - глушитель; 4 - патрубок выпускной; 1-снять зимой; II - установить зимой Техническая характеристика турбокомпрессора ТКР7Н Диапазон подачи воздуха через ê î ì ï ð å ñ ñ î ð, ê ã /ñ.............................................. 0, 05...0, 2 Давление наддува (избыточное) при номинальной мощности ä â è ã à ò å ë ÿ, 1ê Ï à (ê ã ñ /ñ ì 2)............. 54...83, 4 (0, 55... 0, 85) Частота вращения ротора при номинальной мощности двигателя, мин1...................................................... 80 000... 85 000 Температура газов на входе в турбину, °С: при длительной работе, не более.... 650 при кратковременной работе (ä î 1 ÷ à ñ à), í å á î ë å å........................................... 700 Давление смазочного масла на входе в турбокомпрессор, кПа (кгс/см2): на двигателе под нагрузкой................ 196, 2...392, 4 (2...4) на двигателе без нагрузки, не менее.. 98, 1 (1) ция затухает. В реактивном глушителе используется принцип акустической фильтрации звука. Этот глушитель представляет собой ряд акустических камер, соединенных последовательно. На выпускном патрубке глушителя автомобиля-самосвала КамАЗ-5 5111 установлена выпускная труба 2 (рис. 54), предназначенная для обогрева платформы отработавшими газами в холодное время года. При эксплуатации автомобиля-самосвала Ка- мАЗ-55111 в холодное время года для обогрева платформы снимите заглушку с вертикальной трубы глушителя и установите ее между патрубком тройника и выпускным патрубком. В теплое время года установите заглушку на вертикальную трубу глушителя, сняв ее с патрубка тройника.
Система газотурбинного наддува состоит из двух взаимозаменяемых турбокомпрессоров, компрессоров, впускных и выпускных коллекторов и патрубков. Турбокомпрессоры установлены на выпускных коллекторах по одному на каждый ряд цилиндров. Уплотнение газовых стыков между установочными фланцами турбокомпрессоров и коллекторами осуществляется прокладками из жаропрочной стали. Рис. 55. Турбокомпрессор: 1 - подшипник; 2 - экран; 3-корпус компрессора; 4 - диффузор; 5, 19 - кольцо уплотнительное; 6 - гайка; 7 - маслоотражатель; 8 -колесо компрессора; 9 - экран маслосбрасывающий; 10, 18 - крышки; 11 - корпус подшипника; 12 - фиксатор; 13 -переходник; 14 - прокладка асбостальная; 15 - экран турбины; 16 - колесо турбины; 17 - корпус турбины Труба выпуска отработавших газов крепится к турбокомпрессорам с помощью натяжных фланцев, а герметичность соединений обеспечивается асбо-стальной прокладкой. Подшипники турбокомпрессора смазываются от системы смазывания двигателя. Турбокомпрессор ТКР7Н (рис. 55) — агрегат, объединяющий центростремительную турбину и центробежный компрессор. Турбина преобразовывает энергию газов в работу сжатия воздуха компрессором. Вращающаяся часть турбокомпрессора — ротор — состоит из колеса 16 (см. рис. 55) турбины с валом, колеса 8 компрессора и маслоотражателя 7, закрепляемых на валу гайкой 6. Ротор вращается в подшипнике 1, представляющем собой плавающую невращающуюся моновтулку, удерживается от осевого и радиального перемещений фиксатором 12, который вместе с переходником 13 является маслоподводящим каналом. В корпусе 11 подшипника устанавливаются стальные крышки 10 и 18 и маслосбрасывающий экран 9, который вместе с невращающимися упругими разрезными уплотнительными кольцами 5 предотвращает течь масла из полости корпуса подшипника. Корпуса турбины и компрессора крепятся к корпусу подшипника с помощью болтов и планок. Для уменьшения теплопередачи от корпуса турбины к корпусу подшипника между ними установлен чугунный экран 15 турбины и асбостальная прокладка 14. Диффузор 4 и экран 2 образуют канал, по которому воздух после сжатия в колесе подается во внутреннюю полость корпуса. Раздел II. Сборочные единицы и системы силового агрегата 37
|
