Мкостный элемент в цепи переменного синусоидального тока

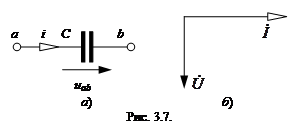

Если к С -элементу приложить напряжение, то на обкладках появится заряд q: на одной обкладке – положительный, а на другой – отрицательный. Между обкладками будет создано электрическое поле с напряженностью Е. Из курса физики известно определение емкости как параметра связи между зарядом тел и напряжением между этими телами: Пусть ток в С -элементе изменяется по синусоидальному закону: Электрический ток – это направленное движение зарядов, а величина электрического тока характеризуется количеством зарядов, прошедших через единицу сечения проводника за единицу времени, или: Тогда напряжение на С -элементе может быть найдено по формуле Величина
Определим мгновенную мощность в С -элементе. Она, по определению электрической мощности, находится как Графики зависимостей u (t), i (t), p (t) в С -элементе приведены на рис. 3.8. Как видно из рис. 3.6 и рис. 3.8, мгновенная мощность в L -элементе и в С -элементе колеблется с удвоенной по отношению к току или напряжению частотой, принимая как положительные, так и отрицательные значения, т. е. носит чисто реактивный характер. В один полупериод идет накопление энергии в виде энергии магнитного или электрического поля, в другой полупериод эта накопленная энергия отдается источнику.
|
