Учебная мастерская лицея
|
|
4.1.1. Основы слесарного дела. Разметка, рубка, опиливание.
Цель занятия: Практическое выполнение слесарных операции: размет
ки, рубки и опиливания заготовок.
Рис. 2. Напильник и его элементы: 1- нос; 2- ребро; 3- грань; 4- пятка; 5-рукоятка; 6- насечка одинарная (для мягких металлов); 7- насечка двойная (для твердых металлов); 8- насечка отдельных зубьев у рашпиля (для неметаллических материалов).
Рис. 6. Инструмент для разметки. 1- чертилка; 2- кернер; 3- циркуяь.
4.1.2.Основы слесарного дела. Нарезка резьбы. Сверление отверстий.
Цель занятия: Практическое выполнение слесарной операции - нарезка наружной резьбы леркой.
В процессе занятия нами был изготовлен хомут, применялись чертилка, кернер, зубило, сверлильный станок
Рис. 3. Клупп (клупп- слесарный инструмент для нарезания наружной крупной резьбы): 1- корпус; 2- винт упорный; 3- сухарик; 4- полуплашка призматическая левая; 5- полуплашка призматическая правая; б- рукоятка; й-диаметр регулируемый.
Рис. 4. Плашкодержатель: 1- корпус; 2- винт; 3- рукоятка; 4- плашка
Рис. 5. Малка (Малка это слесарный инструмент, предназначенный для нанесения наклонных рисок при разметке): 1- линейка; 2- основание; 3- гайка зажимная: 4- деталь
Рис. 7. а- зубило (слесарный инструмент для рубки металла}, б- крейимейсель (слесарный инструмент для вырубки канавок в металле) 1
Направление движения
Рис. 8. Ножовка слесарная: 1- станок; 2- полотно; 3- ручка; 4- гайка натяжная.
Рис. 9. Вороток (Вороток- слесарный инструмент для закрепления метчика): 1- рукоятка; 2- корпус; 3, 4, 5- отверстия квадратные.
4.2.1. Основы токарного дела. Точение торцевой поверхности заготовки.
Цель занятия: Изучение устройства токарно-винторезного станка и приобретение навыков точения торцевой поверхности заготовки.
1. Назначение и устройство токарно-винторезного станка; узлы станка:
станина, передняя и задняя бабка, коробка скоростей, коробка подач, гитара, фар
тук, суппорт, ходовой винт, ходовой вал, резцедержатель, шпиндель, патрон.
 |

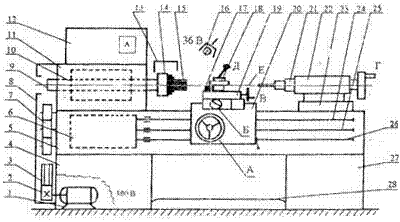

Рис.1 Узлы токарно-винторезного станка (модель 1К625Д, 2005г): 1-электродвигатель главного движения (мощность 10 кВт); 2- шкив; 3- ремни
клиннно-ременной передачи; 4- тумба передняя; 5- станина; 6- коробка подач; 7- гитара -сменные шестерни (для настройки движения подачи при точении винтовых поверхностей); 8- кожух защитный; 9- шпиндель: 10- коробка скоростей;)]- бабка передняя; 12- электрошкаф; 13- экран защитный (блокирует вращение шпинделя); 14- патрон; 15- деталь; 16- освещение; 17-резец; 18- резцедержатель; 19- суппорт; 20- фартук; 21- пиноль (со сверлом); 22- корпус задней бабки; 23- основание задней бабки; 24- вал ходовой; 25-вал винтовой; 26- вал с рукояткой включения-отключения; 27- тумба задняя; А- штурвал ручной продольной подачи фартука; Б- штурвал ручной поперечной подачи фартука; В- штурвал ручной продольной подачи резцедержателя; Д- рукоятка поворота резцедержателя; Е- линия центров
2. Практическая установка резца и заготовки на станке.
Рис.2. Закрепление заготовки в патроне на заданный мастером размер: I-шпиндель; 2-корпус патрона; 3-кулачки патрона; 4-заготовка в кулачках патрона; 5-резец проходной; 6-резец отрезной до кулачков' патрона; А-минимальная безопасная длина заготовки; Б-минимальное безопасное расстояние резца до кулачков патрона.
3. Практическое точение торцевой поверхности; элементы режима резания: скорость резания, глубина резания, подача.
Рис.3. Закрепление резца в резцедержателе и его вылет в зависимости от высоты стержня «Н»: 1-центр с конусом в патроне; 2-вершина конуса (ось вращения заготовки); 3-вершина резца; 4-передняя грань резца; 5-резцедержатель; 6-болт прижимной; 7-стержень резца; 8-пластина регулировочная.
Рис.4. Режимы резания при точении: 1-кулачки патрона; 2-заготовка; 3-поверхность обрабатываемая; 4-поверхность резания; 5-поверхность обработанная; 8,, -полача продольная; $„- подача поперечная; ылубина резания.
