Разборка электромагнитного клапана (Тип SS-G01)
< Замена пружины катушки >
1) Ослабьте гайку из смолы (4). 2) Извлеките винтовую пружину (5) ВНИМАНИЕ: не забудьте кольцевое уплотнение (10).
< Извлечение винтовой пружины> 1) После извлечения винтовой пружины извлеките четыре винта (8) 2) Извлеките винт (9). 3) Извлеките винт 11. 4) Отключите клемму (7) после извлечения винтовых пружин в соответствии с процедурой замены пружины. < Разборка электромагнитного клапана> 1) Извлеките винтовую пружину и блок клемм. 2) Извлеките уплотнение (6). 3) Извлеките четыре винта CS5 x 10 и снимите крышку (2) Снимите катушку (3) и очистите внутреннюю часть корпуса (1) и повторно соберите клапан. ВНИМАНИЕ: не оставляйте посторонние предметы внутри клапана.
9.11 УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ Выполните следующие операции для ремонта гидравлического узла. 1) Воздух в трубопроводе гидравлической жидкости При неплотном соединении трубопроводов удалите воздух и затяните соединение. Проверьте количество гидравлической жидкости в баке. Долейте до необходимого уровня. 2) Повышенное трение соприкасающихся поверхностей Проверьте, не затвердели ли сальники цилиндра и поршня. В случае затвердевания – замените. Если поверхности скольжения не смазываются должны образом, нанесите на них смазку. 3) Внутренняя утечка масла
Проверьте цилиндр и клапаны на предмет утечек масла.
В случае износа поверхностей скольжения замените детали. В случае износа кольцевого уплотнения замените его.

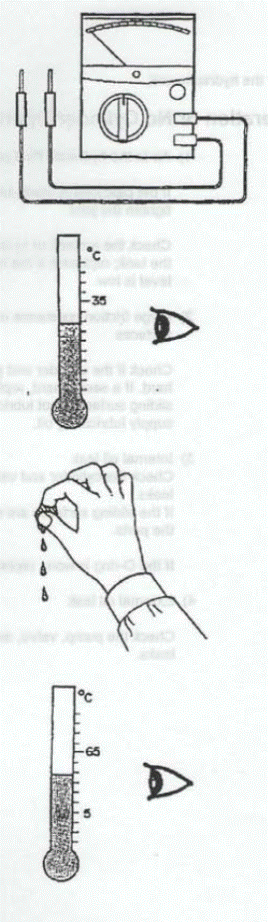

4) Внешняя утечка масла Проверьте насос, клапан и трубопроводы на предмет утечек масла. Неправильное переключение электромагнитного клапана Допустимые колебания напряжения: 100/110 В переменного тока + 10% (2) Окружающая температура: Max. 35 (3) Проверка гидравлической жидкости. Вязкость: 20 - 88 cst (4) Температура масла: не более 65 9.11.2 Шум (1) Если температура гидравлической жидкости недостаточна, увеличьте ее. Диапазон температур: 5 – 65°С (2) Очистите всасывающий фильтр. 2) Поврежденные или изношенные детали Замените насос и смените гидравлическую жидкость.
|
