Общие принципы построения систем управления ЭП. Схема подчиненного регулирования.
Системы управления: 1неавтоматические – все управление осуществляется оператором; 2.автоматические – оператор дает команду на начало и конец процесса, внутри процесса обеспечивается СУ.
Схема подчиненного регулирования параметров:
Такие системы позволяют осуществлять раздельное регулирование координат ЭП, осуществлять раздельную оптимальную настройку в качестве процесса регулирования.
13.Естест-е мех. и эл.мех. хар-ки ДПТ НВ (принц-я схема ДПТ НВ, основные соотношения, харак-ки в четырёх квадрантах) Принц-я схема ДПТ НВ:
1.Закон эл/магнитной индукции Е=k∙ Ф∙ ω (1) 2.Закон эл/магнитных сил M= k∙ Ф∙ I (2) 3.Закон эл/магнитного равновесия (2й закон Кирхгофа) U=E+I∙ R (3) - напряжение, подводимое к двигателю, уравновешивается противоЭДС и падение напряжения в якорной цепи.
а, а/- точки идеального холостого хода,
14. Искусственные мех-е и эл/мех-е характеристики ДПТ НВ при реостатном регулировании скорости.(схема, основ соотно)

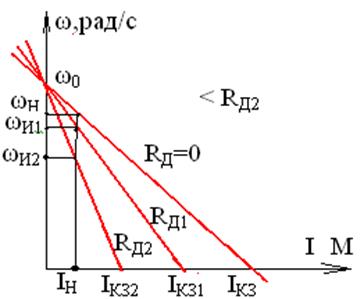

1.Скорость идеал. хол. хода (ω 0) 2.Режим к.з - Т.к - Т.к статическая ошибка - Ток к.з, и момент будет уменьшатся с увеличением Rд - С увеличением сопротивления в цепи якоря частота вращения дв-я под нагрузкой будет уменьшаться в двигательном режиме
15. Искусственные мех-е и эле/мех-е характеристики ДПТ НВ при изменении магнитного потока
На основание этого можно сказать, что мех-я и элек/мех-я характ-и не будут совпадать. 1 Элек/мех-е характери-и: Величина скорости идеального х.х при уменьшение потока возврастает. Ток к.з от потока не зависит, в данном случае выше естественной, т.е регулирование во 2 зоне
2 Мех/ие хар-и:
Зависит от потока, т.е с уменьшением потока момент уменьшаеться.
16. Искусственные мех-е и элек/мех-е характеристики ДПТ НВ при изменении питающего напряжения.
Наклон харктер-и определяет величина сопротивления. Величина сопротивления не зависит от питающего напряжения, т.к скорость идеального холостого хода и тока к.з оба в одинаковой степни прямопроп-но зависит от напряжения питания, то все характер-и будут параллельны друг другу.
|
