Выбор управляемого выпрямителя








Блоки выпрямления выпрямляют напряжение сети и питают постоянным напряжением инверторы, работающие в двигательном режиме.

Для выбора выпрямителя необходимо задаться следующими условиями:

1) мощность выпрямителя должна быть такой, что бы обеспечить бесперебойную работу трёх инверторов, питающих двигатели обжимной группы черновых клетей.

2) выбирается выпрямитель из серии 6–ти пульсных выпрямителей, силовой мост которого собран на тиристорах, с блоком предварительной зарядки конденсаторов.

Так как один выпрямитель питает три инвертора, то номинальная мощность определяется суммой мощностей всех трёх инверторов, работающих одновременно.



Для инверторов клетей 1Н и АН:

Для выбора выпрямителя необходимо рассчитать следующие параметры:

а) требуемое напряжение в сети постоянного тока:

Согласно технического задания на разработку, требуемое напряжение в сети постоянного тока принимаем равным Udн= 930 В.

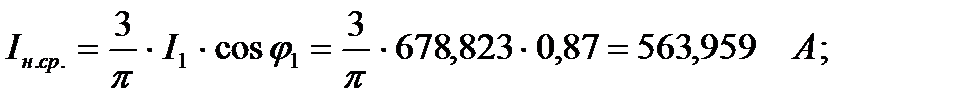

б) средний ток, потребляемый инвертором

где I1 – амплитуда первой гармоники тока нагрузки (двигателя);

cos = 0, 87 – номинальный косинус двигателя, приведенный в таблице 1.7;

в) средний ток через ключ АИН

Активная мощность на выходе инвертора

где Sн – номинальная допустимая мощность инвертора

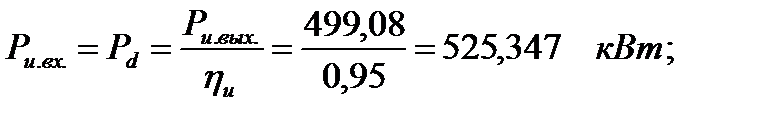

Активная мощность на входе инвертора

где - К.П.Д. инвертора

Для инвертора клети ВV:

а) Udн= 930 В.

б) средний ток, потребляемый инвертором

где I1 – амплитуда первой гармоники тока нагрузки (двигателя);

cos = 0, 84 – номинальный косинус двигателя, приведенный в таблице 1.8;

в) средний ток через ключ АИН

Активная мощность на выходе инвертора

где Sн – номинальная допустимая мощность инвертора

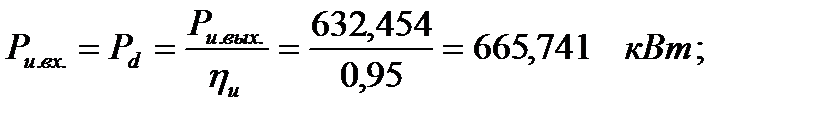

Активная мощность на входе инвертора

где - К.П.Д. инвертора

525, 347 + 525, 347 + 665, 741 =1716, 435 кВт

Выпрямленный ток в цепи постоянного тока

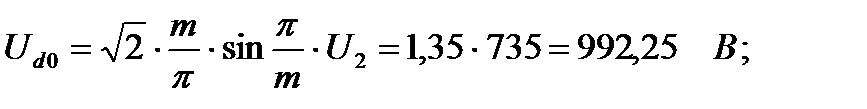

Максимальное выпрямленное напряжение выпрямителя при

где U2 = 735 В линейное напряжение питающей сети;

Номинальный угол регулирования выпрямителя определяется из следующего выражения:

На основании вышесказанного выбираем 6–ти пульсный выпрямитель типа 6SE7042-1WN60 изготовленный фирмой «SIEMENS». Технические данные выпрямителя сводятся в таблицу.

Таблица 2.3 - Технические данные выпрямителя 6SE7042-1WN60.

Наименование параметра Значение параметра
1. Номинальное выпрямленное напряжение В
2. Максимальный выпрямленный ток А
3 Номинальный ток звена постоянного тока А
4 Коэффициент мощности полный 0, 95
5 Коэффициент полезного действия 0, 97

Выбранный выпрямитель и инверторы SIMOVERT VC черновых клетей заказываются в шкафном исполнении. Шкаф состоит из секций, каждая секция под свой агрегат.

В комплект поставки входит, заказанное дополнительно, следующее вспомогательное оборудование:

- силовой трехфазный трансформатор;

- автоматические выключатели в цепи постоянного тока;

- один автоматический выключатель в цепь переменного тока (питание выпрямителя);

- тормозные резисторы;

Все остальное оборудование входит в комплект заводской поставки и включает в себя:

- тиристорная секция;

- транзисторные секции;

- предохранители тиристоров и транзисторов;

- вентиляторы для вентиляции секций;

- распределители импульсов;

- контроль нуля токов вентилей;

- коммутирующие реакторы;

- ручные выключатели с плавкими вставками;

- защитные автоматические выключатели для двигателей вентиляторов;

- цифровые интерфейсы дистанционного управления;

- электроника цепей управления.
