Выбор и характеристика блока торможения
|
|
Блоки торможения в состоят из полупроводникового ключа и встроенного нагрузочного сопротивления.
Блоки торможения используются, когда рекуперация энергии происходит редко и короткое время, например при торможении привода (аварийный стоп). Для длительного торможения используются блоки выпрямления и рекуперации и независимые блоки выпрямления и рекуперации AFE.
Для выбора блока торможения и тормозного резистора необходимо рассчитать энергию, отдаваемую в сеть постоянного тока при аварийном торможении электроприводов черновых клетей, при торможении с номинальной скорости до нуля. Энергия торможения рассчитывается по следующей формуле:
Для двигателя клети 1Н:
где Jдв = 16 кг м2 – момент инерции двигателя;
= 121, 37 рад/с - скорость двигателя клети 1Н при прокатке.
= 0 рад/с – скорость после окончания торможения.
Для двигателя клети АН:
Для двигателя клети BV:
Учитывая, что торможение осуществляется одновременно тремя двигателями обжимных клетей, суммарная энергия торможения черновой группы равна:
Исходя из заданного проектом времени торможения tт = 6с, определим мощность сопротивления торможения:
Выбор блока торможения и тормозного резистора для электродвигателей черновых клетей осуществляется исходя из следующих условий:
где Pб.т – мощность блока торможения;
Pт – суммарная мощность торможения двигателей, отдаваемая в сеть постоянного тока.
Uб.т – номинальное напряжение блока торможения;
U1 – напряжение в цепи постоянного тока.
На основании вышесказанного выбирается блок торможения с внешним нагрузочным сопротивлением серии SIMOVERT MD фирмы «SIEMENS» 6SE7032 – 1НB87 – 2DA0. Технические данные блока торможения с внешним нагрузочным сопротивлением приведены в таблице 2.4.
Таблица 2.4 - Технические данные блока торможения 6SE7032- 1HB87-2DA0
| Наименование параметра | Обозначение | Величина |
| 1. Номинальное напряжение в цепи постоянного тока В | Uн | |
| 2. Мощность торможения, допустимая в течении 20секунд для времени цикла 90 секунд. кВт | P20 | |
| 3. Мощность торможения, допустимая в течении 3 секунд для времени цикла 90 секунд. кВт | P3 | |
| 4. Продолжительная мощность кВт | Pдв | |
| 5. Сопротивление тормозного резистора Ом | R | 4, 45 |

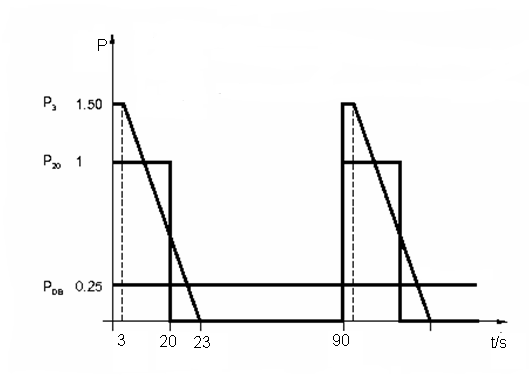

На рисунке 2.1 предоставлена нагрузочная диаграмма блока торможения.
Рисунок 2.1 - Нагрузочная диаграмма блока торможения
На рисунке2.1 изображено:
Pдв- продолжительная мощность;
P20 = 4Pдв – мощность, допустимая в течении 20с. для времени цикла 90с.
Pз = 6Pдв – мощность, допустимая в течении 3с. для времени цикла 90с.
