Розроблення моделі в Simulink
|
|
Так як і в попередній моделі, використовуючи блоки Constant, введемо всі необхідні дані. Так як dz – вологовміст зовнішнього повітря є збуренням моделі і далі може бути використана при моделюванні управління об’єктом введемо його за допомогою блоку Step. Використовуючи математичні блоки Product і Sum виконаємо операції між змінними правої частини рівняння (3.7). Значення вологовмісту повітря dр в приміщенні беремо після блоку Integrator. Результат обчислення правої частини рівняння посилаємо на блок рішення диференційного рівняння Integrator.
Реально система стабілізується за період 4000 – 5000 секунд. При зміні вологовмісту зовнішнього повітря з 2, 5 до 3, 5 г/кг потрібно збільшити витрати повітря на 1, 8 м3/с., до 10, 35 м3/с.
Враховуючи, що математична модель вентиляції і теплообміну спільна і деякі параметри, як наприклад витрати повітря на вентиляцію впливають на температуру в приміщенні створимо спільну модель ТОУ і проведемо її дослідження.
Рис. 1. Схема моделі вентиляції ТОУ тваринницька ферма
в блоках Simulink MATLAB

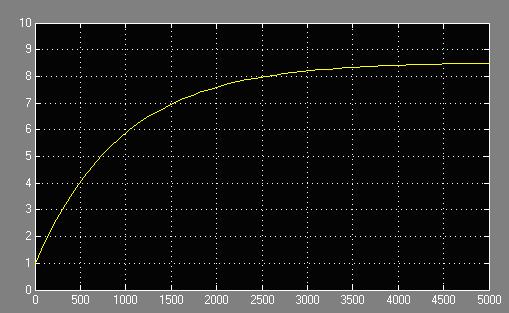

Рис. 2. Розгінна крива зміни вологовмісту в приміщенні ТОУ, тваринницька ферма, яка отримана по даних моделі Simulink
Рис. 3. Схема моделі теплообміну і вентиляції ТОУ тваринницька ферма
в блоках Simulink MATLAB
Рис. 4.а)-dp
Розгінна крива зміни температури і вологовмісту в приміщенні ТОУ, тваринницька ферма, яка отримана по даних спільної моделі Simulink

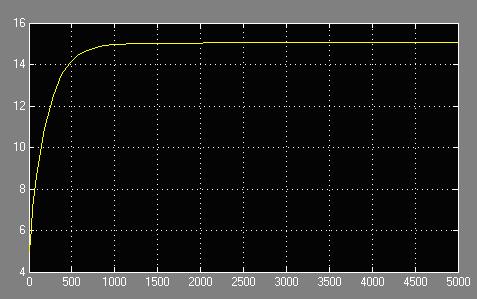

Рис. 4.б)-tp
Розгінна крива зміни температури і вологовмісту в приміщенні ТОУ, тваринницька ферма, яка отримана по даних спільної моделі Simulink
Висновок
Під час цієї лабораторної роботи, я навчиВСЯ створювати і керувати типовим об’єктом управління, тваринницьку ферму. Створювати математичну модель вентиляції на фермі із складання матеріального балансу шкідливих речовин у приміщенні ферми.
