Анализ процессов в системе

Анализ процессов при оптимальном режиме

Анализ процессов при оптимальном режиме построим графики X°(t), U°(t) на интервале tÎ [t₀, t₁]. Этот интервал разбивается на 1000 частей и вычисляются значения x°(t) и u°(t) в этих точках.

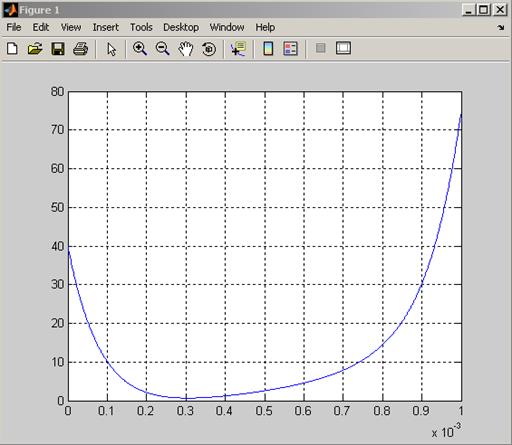

Рис. 1. График оптимального изменения напряжения u_C(t)

Рис. 2. График оптимального изменения тока i₂(t)

Рис. 3. График оптимального изменения источника тока I(t)

Рис. 4. График оптимального изменения ЭДС e₁(t)

Анализ процессов при линейном режиме

Полагая, что ток и напряжения изменяются линейно от заданного начального состояния до заданного конечного состояния

x_Л(t) = kt + d

(величины k, d найдем из условия прохождения i_Л(t) и u_Л(t) через заданные начальное и конечное значения)

x_Л1(0.001) = 0.001k + 40 = 75, k₁=35000, x_Л1(t) = 35000t + 40

x_Л2(0.001) = 0.001k + 0.11 = 0.8, k₂=690, x_Л2(t) = 690t + 0.11

Запишем на основе (11)

По полученным данным построим графики

Рис. 6. График линейного изменения напряжения u_C(t)

Рис. 7. График линейного изменения тока i_L(t)

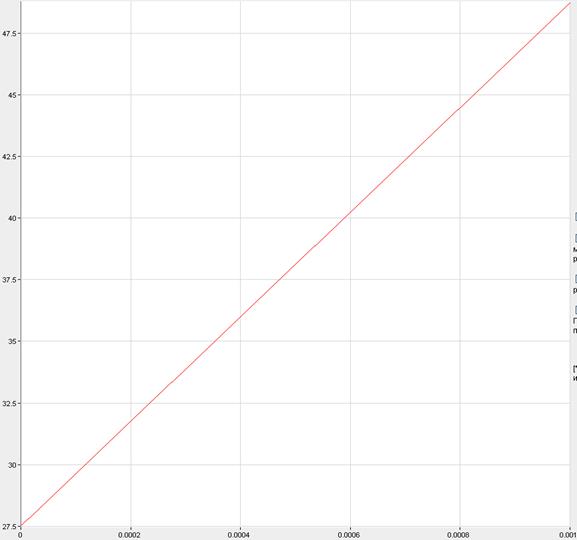

Рис. 8. График линейного изменения источника тока I(t)

Рис. 9. График линейного изменения ЭДС e(t)
