Дифракция на диске

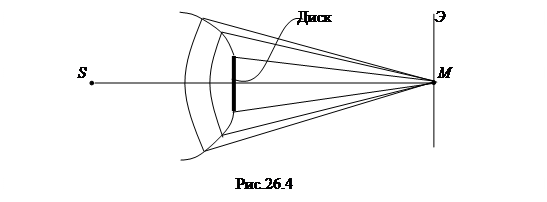

Сферическая волна, распространяющаяся от точечного источника S, встречает на своем пути диск. Дифракционную картину наблюдаем на экране (Э) в точке М, лежащей на линии, соединяющей S с центром диска (рис. 26.4).

В данном случае закрытый диском участок фронта волны надо исключить из рассмотрения и зоны Френеля строить, начиная с краев диска. Пусть диск закрывает т первых зон Френеля. Тогда амплитуда результирующего колебания в точке М равна

или так как выражения, стоящие в скобках, равны нулю. Следовательно, в точке М всегда наблюдается интерференционный максимум (светлое пятно), соответствующий половине действия первой открытой зоны Френеля. Центральный максимум окружен концентрическими темными и светлыми кольцами, а интенсивность максимумов убывает с расстоянием от центра картины.
