Правила оформления чертежа

Правила написания выносных размерных линий, размеров и условных знаков.

1. Размеры рекомендуется наносить вне контура изображения.

2. Выносные линии должны выходить за концы стрелок размерной линии на 1 - 3 мм.

3. Осевые линии должны выходить за линию видимого контура на 5 - 10 мм.

4. Расстояние между размерной линией и контуром изображения должно быть не менее 10 мм.

5. Расстояние между размерными линиями не менее 7 мм.

6. При нанесении размеров их следует группировать: размеры, относящиеся к наружным контурам детали, рекомендуется проставлять там, где дано изображение вида детали; размеры, относящиеся к внутренним очертаниям детали, наносят там, где показан разрез.

7. Если вид или разрез симметричного предмета изображают только до оси симметрии или с обрывом, то размерные линии, относящиеся к этим элементам, проводят с об­рывом, и обрыв размерной линии делают дальше оси.

8. Размерные линии допускается проводить с обрывом при указании диаметра окружности, при этом обрыв размерной линии делают дальше центра окружности.

9. Размеры, относящиеся к одному и тому же элементу детали, рекомендуется группи­ровать в одном месте, располагая их на том изображении, на котором геометрическая форма данного элемента показана наиболее полно.

10. Не допускается написание размеров в виде замкнутой цепочки.

11. Не допускается использовать линии контура, осевые, центровые и выносные линии в качестве размерных.

12. Необходимо избегать пересечения размерных и выносных линий.

13. Не следует наносить размеры на линиях невидимого контура.

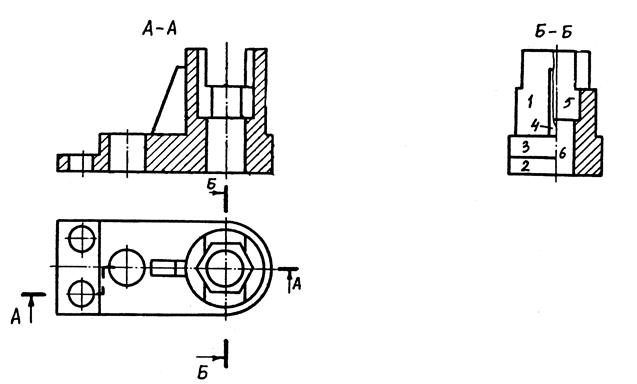

Рис. 17.
