Пример разбивки пикетажа

Исходные данные:

Начало трассы (НТ) – ПК 250;

S₁ = 718, 0 м

Тангенс кривой Т₁ = 328, 46 м

Длина кривой К₁=634, 72 м

Пикетаж начала (НК):

.

Пикетаж конца кривой (КК):

.

Правильность заполнения ведомости углов поворота, прямых и кривых, а также разбивки пикетажа по трассе проверяется путем выполнения проверок:

Разность между удвоенной суммой тангенсов и суммой кривых должна равняться сумме домеров:

. (2.44)

Разность между суммой правых и суммой левых углов поворота должна равняться разности дирекционных углов конечной и начальной сторон трассы:

. (2.45)

Сумма длин прямых и кривых должна равняться пикетажной длине трассы. Этой же длине должна равняться разность между суммой расстояний между вершинами углов поворота и суммой домеров:

. (2.46)

В заключении расчетов прилагаются ведомости углов поворота, длин прямых и кривых с контрольными проверками по форме, приведенной в таблице 7.

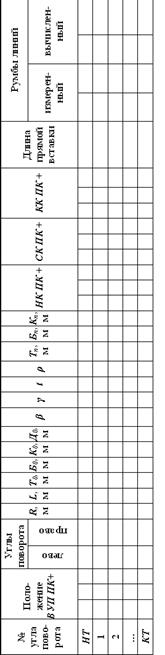

Таблица 2.7 – Сводная ведомость углов поворота, прямых и кривых
