Задание № 10
|
|
1. Каким инструментом и как контролируют угол конуса и угол уклона конуса? Чем измеряют и как определяют эти углы?
| 1) 2) 3) 4) |
2. Определите величину поворота конусной линейки при обточке конуса на детали № 2 (длина конусной линейки 2Н- 600 мм).
| № п/п | Ответы | ||||
| Поворот конусной линейки | |||||
| Л | Б | В | Г | Д | |
| 1. | 8, 5 | 14, 5 | |||
| 2. | |||||
| 3. | 7, 5 | 10, 5 | |||
| 4. |
ЛИТЕРАТУРА
1. Бергер, И.И. Токарное дело / И.И. Бергер. Мн., 1980.
2. Бергер, И.И. Справочник молодого токаря / И.И. Бергер. Мн., 1987.
3. Дрогун, А.П. Режущий инструмент / А.П. Дрогун. М., 1986.
4. Неустроев, Г.Н. Методика преподавания токарного дела / Г.Н. Неустоев. М., 1987
5. Слепинин, В.А. Руководство по обучению токарей по металлу / В.А. Слепинш М., 1989.
6. Схиртладзе, А.Г. Станочник широкого профиля / А.Г. Схиртладзе, В.Ю. Новиков. М., 1989.
7. Фещенко, В.Н. Токарная обработка / В.И. Фещенко, Р.Х. Махмутов. М., 1990.
8. Чупырин, В.Н. Технология технического контроля в машиностроении: справ. пособие / В.Н. Чупырин. М., 1990.
ПРИЛОЖЕНИЯ*
* Предлагаемые приложения могут использоваться для изготовления кодограмм на плёнке
|
| б |
| а |
|
Обработка конической поверхности:
а - угловым широким резцом;
б - при повернутых салазках суппорта на угол α;
в - при смещении корпуса задней бабки
Обработка наружных конических поверхностей при помощи конусной линейки:
а - наладка станка для обтачивания наружных конических поверхностей;
б - настройка поперечной подачи салазок суппорта с пазом для гайки винта поперечной подачи
|
| a |
| б |
| в |

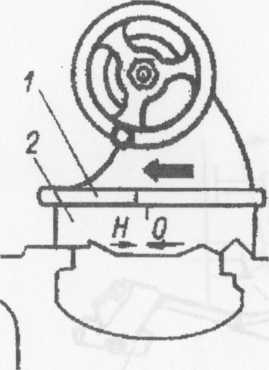

Метод обработки конусов при помощи корпуса задней бабки:
а - смещение корпуса задней бабки по направляющим ее основания на себя (при обработке конусов, устанавливаемых большим диаметром конуса в сторону передней бабки);
б - смещение корпуса задней бабки по направляющим ее основания от себя (при обработке конусов, устанавливаемых большим диаметром конуса к задней бабке);
в - смещение корпуса задней бабки отсчетом величины по измерительной линейке
Подготовка заготовок под обработку круглых конусов:
а - для конических отверстий;
б - для наружных конусов
|
| б |
| а |
Растачивание внутренних поверхностей комбинированным резцом:
а - цилиндрической;
б - конической
Обработка конического отверстия в сплошном материале:
а - готовое (после чистового развертывания) отверстие с диаметрами d и D на длине l;
б - цилиндрическое отверстие под черновую развертку;
в - съем припуска черновой разверткой;
г - съем припуска получистовой разверткой
Комплект конических разверток:
а- черновая
б- получистовая
в- чистовая
