Геометрических тел
Детали машин и приборов очень часто имеют формы, представляющие собой различные геометрические поверхности, рассеченные плоскостями (рис. 175). Кроме того, иногда необходимо выполнить развертки поверхности полых деталей, усеченных плоскостью. Это применяется в раскрое листового материала, из которого изготовляются полые детали. Такие детали обычно представляют собой части всевозможных трубопроводов, вентиляционных устройств, кожухов для закрытия механизмов, ограждения станков и т.п. (рис. 176). Построения прямоугольных и аксонометрических проекций усеченных тел, а также определение истинного вида сечений и разверток поверхностей геометрических тел часто используются на практике. Рассекая геометрическое тело плоскостью, получают сечение – ограниченную замкнутую линию, все точки которой принадлежат как секущей плоскости, так и поверхности тела. При пересечении плоскостью многогранника (например, призмы, пирамиды) в сечении получается многоугольник с вершинами, расположенными на ребрах многогранника. При пересечении плоскостью тел вращения (например, цилиндра, конуса) фигура сечения часто ограничена кривой линией. Точки этой кривой находят с помощью вспомогательных линий – прямых или окружностей, взятых на поверхности тела. Точки пересе-

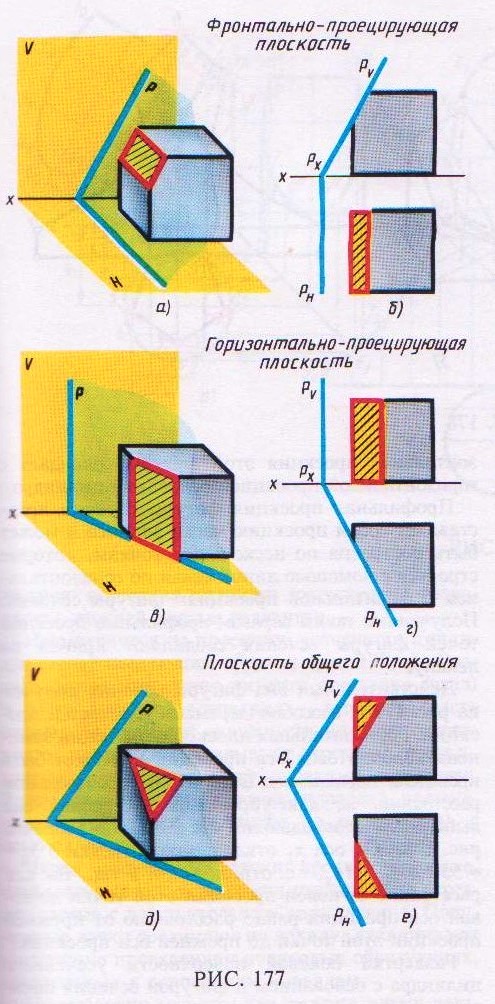

чения этих линий с секущей плоскостью будут искомыми точками контура криволинейного сечения. Пример сечения плоскостью Р геометрического тела – куба, лежащего на горизонтальной плоскости проекции Н, показан на рис. 177. В первом случае (рис. 177, а) куб усечен фронтально-проецирующей плоскостью Р. Фигурой сечения является прямоугольник. При построении двух проекций такого сечения (рис. 177, б) следует иметь в виду, что фронтальная проекция фигуры сечения совпадает с фронтальным следом секущей плоскости PV. Горизонтальная проекция фигуры сечения – прямоугольник. Во втором случае (рис. 177, в) куб усечен гори-зонтально-проецирующей плоскостью Р. Фигура сечения – прямоугольник. На рис. 177, г приведено построение проекции этого сечения. Горизонтальная проекция фигуры сечения совпадает с горизонтальным следом РН секущей плоскости. Фронтальной проекцией сечения будет прямоугольник, одной стороной которого является линия пересечения плоскости Р с плоскостью передней грани куба. Если куб пересечен плоскостью общего положения (рис. 177, д, е), то полученная фигура сечения в данном случае (треугольник) проецируется на плоскости проекций V и Н с искажением.
|
