Определение отметок поверхности земли
Построение продольного профиля начинается с попикетного нанесения черных отметок. Черные отметки определяются методом экстраполяции и интерполяции. Метод интерполяции применяется в том случае, когда пикет или плюсовая точка расположены между двумя соседними горизонталями.
x= где a - расстояние от горизонтали до точки; h - шаг горизонталей; L - кратчайшее расстояние между горизонталями; х - приращение высоты.

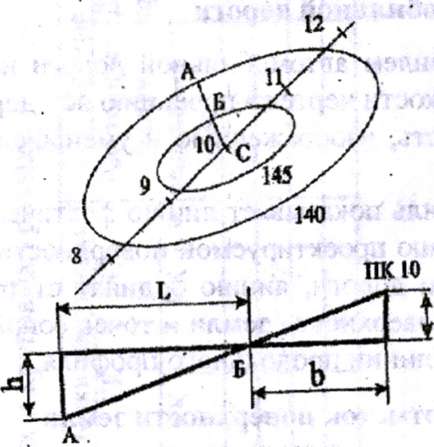

Рис.1. Схема определения черных отметок методом интерполяции. Метод экстраполяции используется, когда пикет находится внутри замкнутой горизонтали.
x= где b - расстояние от ближайшей горизонтали до точки; h - шаг горизонталей; L - кратчайшее расстояние между горизонталями; х - приращение высоты.
Рис.2. Схема определения черных отметок методом экстраполяции.
|
